K9 Wireless Charger Transmitter K9无线充电发射器

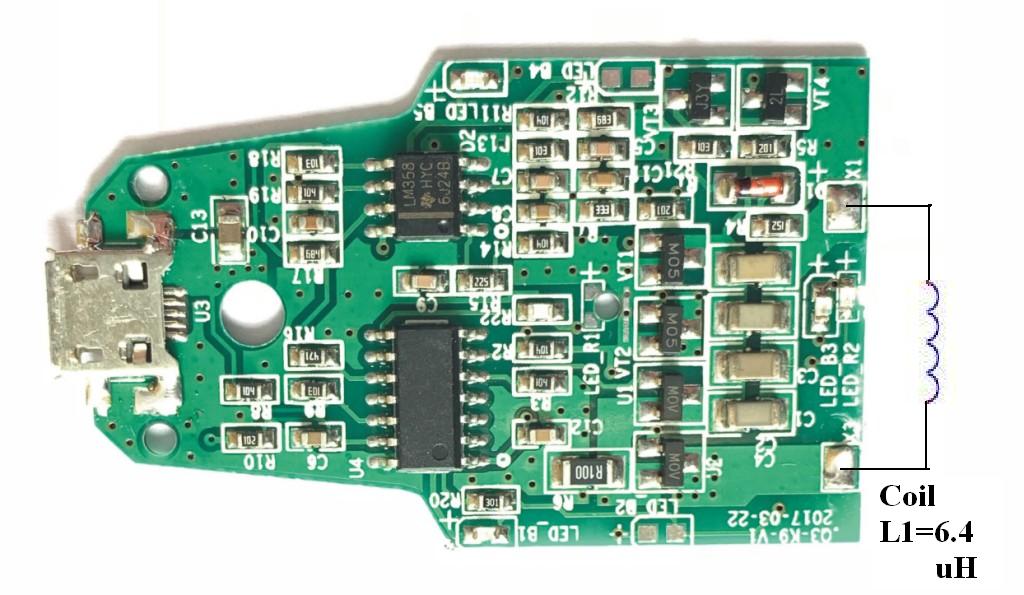

     发射器的外置线圈L1
K9 Wireless Charger Transmitter 无线充电发射芯片(600mA)

1. 概述 Introduction
2. 特性 Specification
3. 操作说明 Operation
4. 电磁波干扰对系统稳定性影响 ElectroMagnetic Wave Interferrence
5. 安全充电 Safety Charge

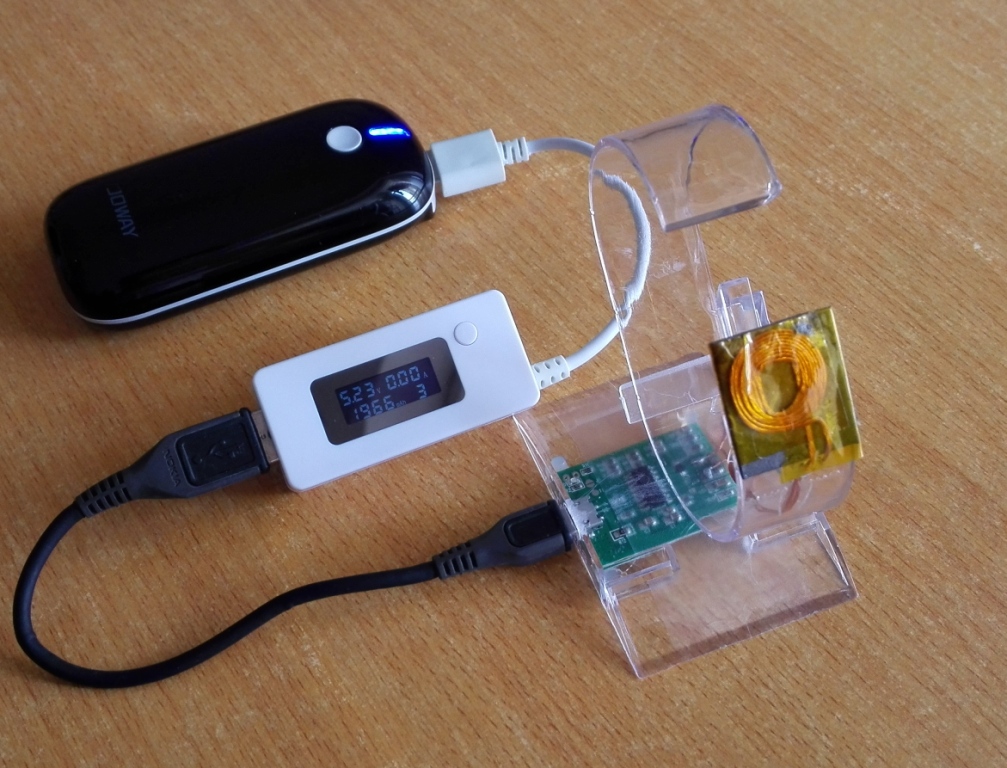

     G2-T2无线充电座 Wireless Charger(透视图)

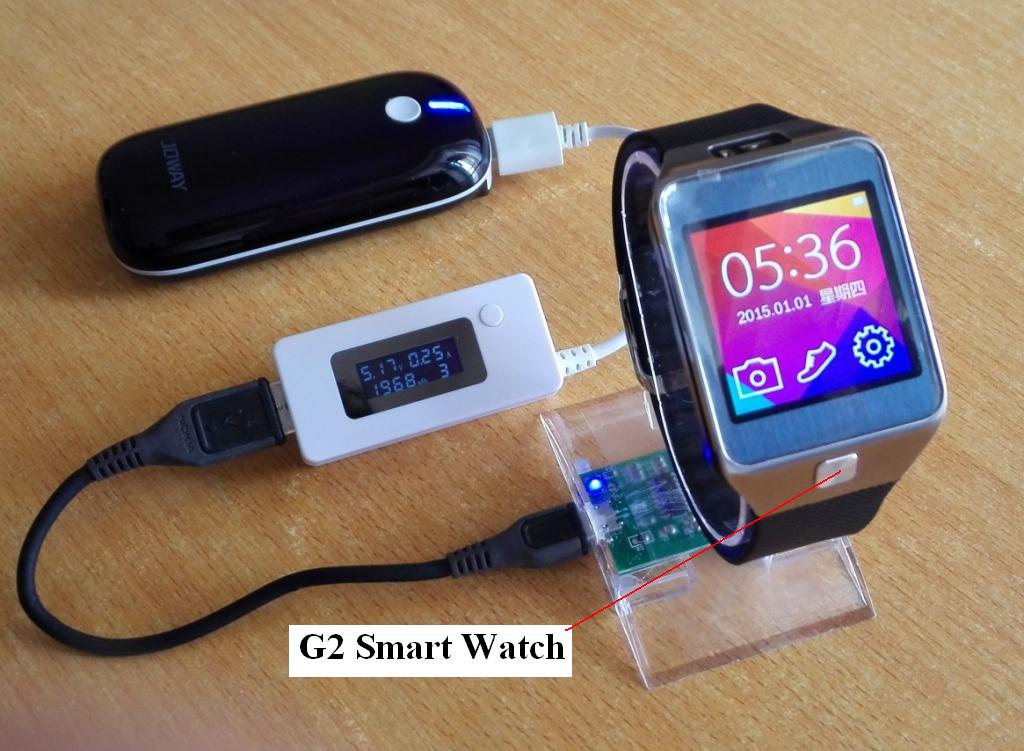

     G2-T2无线充电座 Wireless Charger (智能手表充电实物图)

     G2-T2无线充电座 Wireless Charger(透视图)
     G2-T2无线充电座 Wireless Charger (智能手表充电实物图)
K9 Wireless Charger Transmitter 无线充电发射芯片(600mA)

1. 概述 Introduction
  目前此款无线充电发射芯片, 集成通讯, 高频整流, 频率控制,充电状态指示,
  过温保护, 过流保护, 所以外围器件精简到只需要一个小电容, 带上模拟混合
  数字的技术, 使整机可靠性更高,应用更加灵活,在小体积的產品上应用更有优势和效率更高
  应用范围,数码产品(智能手表丶手环丶耳机等等),各类需要防水丶外覌讲究和充电方便的手持產品.

2. 特性 Specification
  a.内置的功率级采用低电阻NMOS FET技术确保高效率与低功耗
  b.内置模拟+数字解调，减少外围器件，通讯更加可靠灵活
  c.充电状态和故障状态由发光二级管(LED)指示
  d.外来物体检测(FOB)和增強泩寄生金属检测(FMOD)
  e.自动检测负载
  f.自动功率控制
  g.可采用3.0V-5.6V供电, 方便通用USB 5V或者电池供电, 带来移动和选择电源方便
  h.灵活外围可编程和配罝, 方便匹配不同线圈参数的调整
  i.可选择扫描接收器的快慢时间，带来可以进一步降低待机功耗
  j.过热保护功能（OTP）
  k.欠压保护功能(UVLO)
  l.过流保护功能（OCP）
  m.外围电路简单，体积小，安装方便

3. 操作说明 Operation

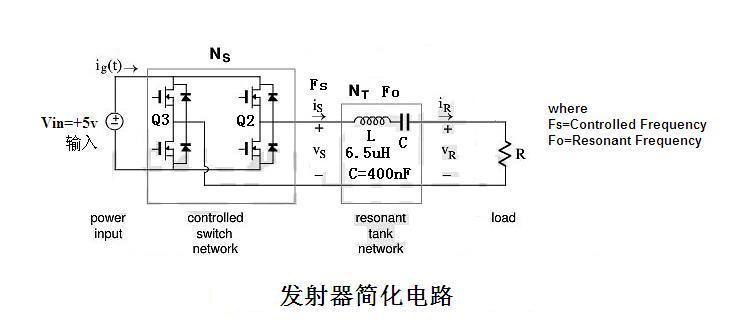

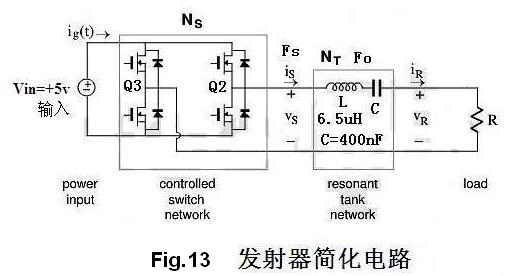

控制开关网络频率(Controlled Switch Network Frequency Fs=140 kHz) (Tx_Resonant_tank_1b.jpg)
输出频率 Output Frequency, Fout=Fs=140 kHz (Fig. 7)
谐振频率(Resonant Frequency Fo)
where η=3.1416, L=L1=6.5uH, C=C1=400nF
=> Fo=98.7 kHz ∴ Fo≒ 100 kHz (谐振频率)


K9 发射器

K9 发射器

发射器K9:

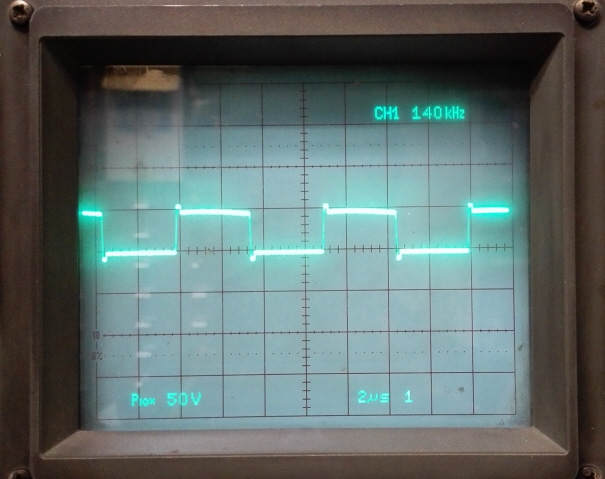

控制开关网络频率Fs=140 kHz,Vp-p=5v
Fig.11

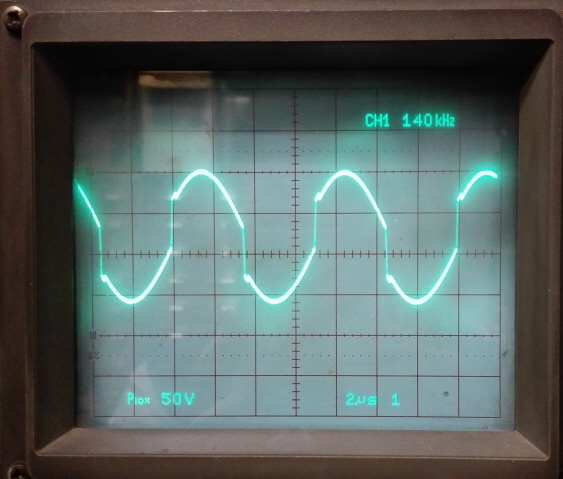

输出频率Fout=Fs=140 kHz,Vp-p=16v
Fig.12




当发射器收到从接收器发过来的控制错误信息包Control Error Packet(CEP)指令,
发射器会调整控制开关频率Fs (Fig.11), 输出频率Fout (Fig.12)也跟随改变，
从L1 线圈直接感应到L2线圈, 接收器Vin (Fig.14)的输入频率F也跟随改变以达成指令目标，
若CEP的指令目标是降低电压，最后接收器Vin的电压便降低。
接收器Ti :

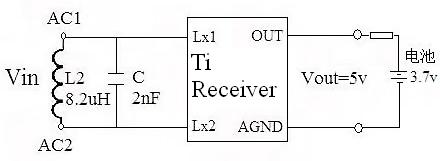

接收器Ti简化电路
Fig.14

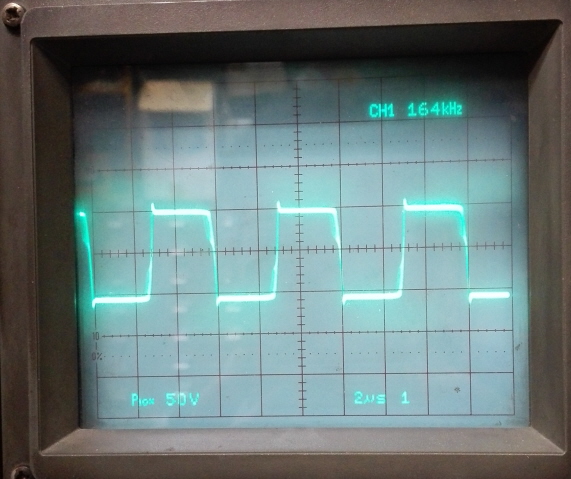

接收器Vin 输入频率F=164 kHz. Vp-p=12v
Fig.15

当3.7v电池充满电，接收器发出信息包End Power Transfer(EPT)来
通知发射器停止活动，发射器进入备用状态及进行数码“ping”命令。
4. 电磁波干扰对系统稳定性影响 ElectroMagnetic Wave Interferrence

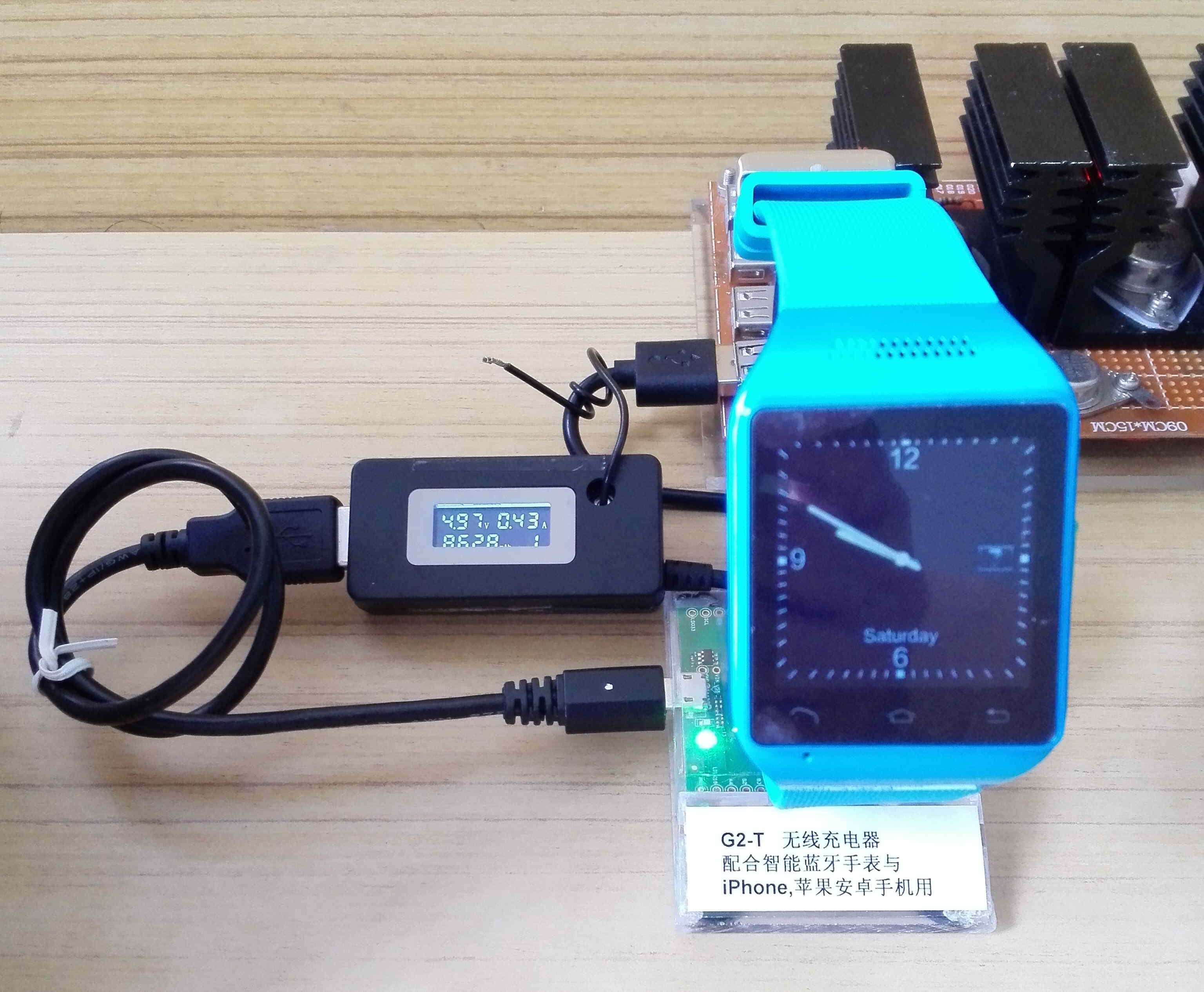

    Fig.16 智能手表Q3放在发射器上充电

要令接收器输出稳定的5v电压和电流给Q3智能手表充电如图Fig.16
需要做以下防电磁干扰方法如下：

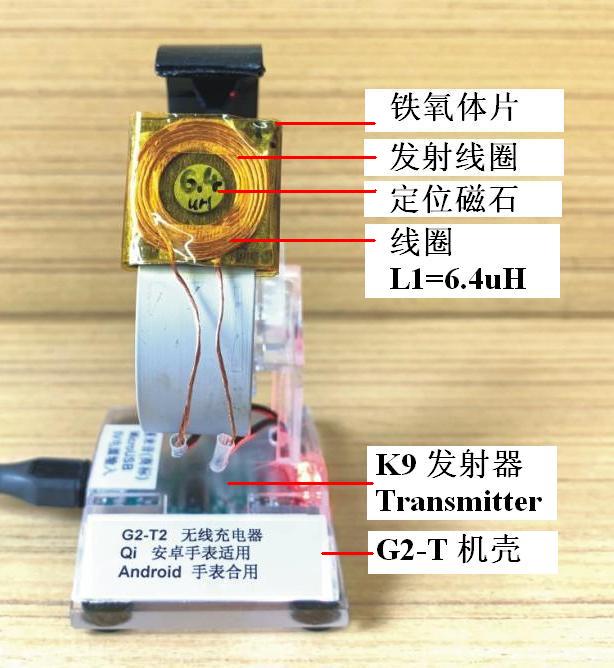

i. 发射器需要安装隔磁的铁氧体片于线圈上. 此外，铁氧体片可以加强磁通量ø (Magnetic Flux)

ii. 线圈要用漆包线以减低迟滞现象(Hysteresis)和涡流(Eddy Current)做成的能量损失。

iii. 使用磁石固定发射线圈和接收线圈。

iv. 接收器IC与线圈尽量远离(Fig.18)，甚至用铜片相隔离(Fig.17)

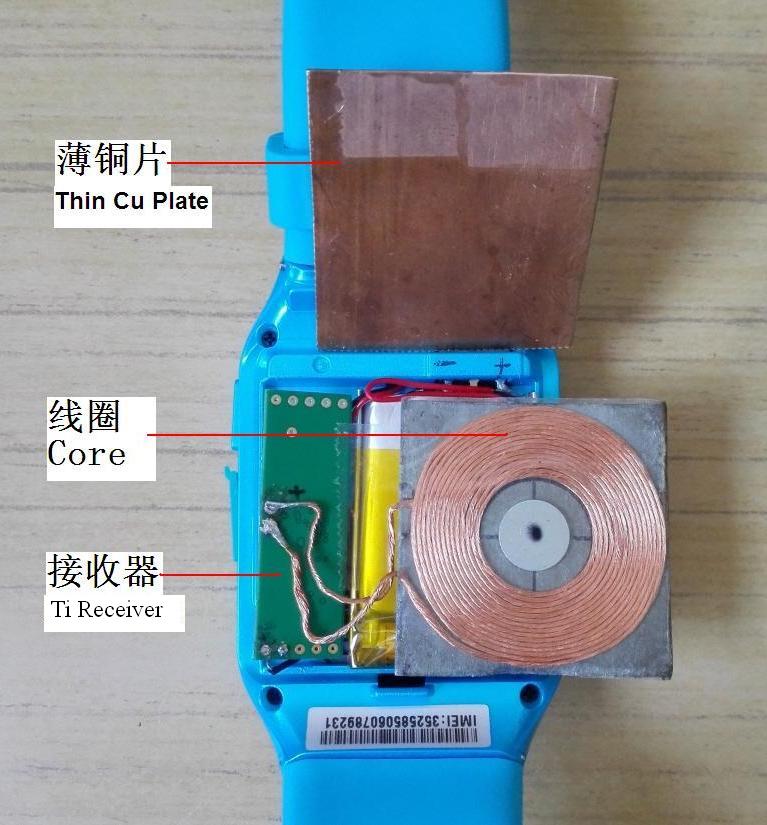

Fig.17 安装铜片在接收器与线圈中间

Fig.18 接收器IC与线圈远离,可以把接收器底板中间部分
(10mmx6mm)拆下来安装在USB底板下

由于电磁波干扰，不同位置安装会得如下结果 ：
Fig.19
5. 安全充电 Safety Charge

Fig.20 智能手表Q3在安全充电中

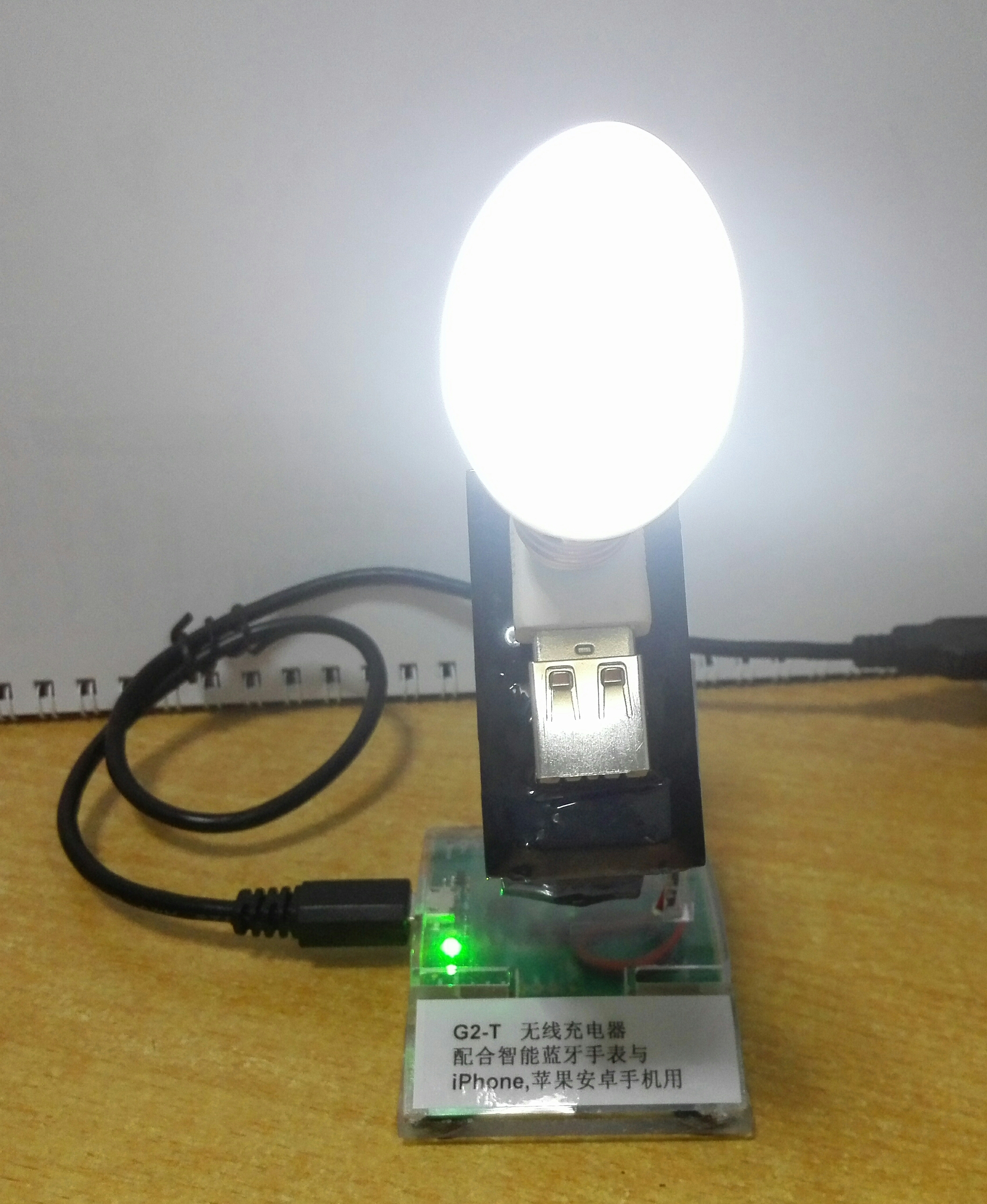

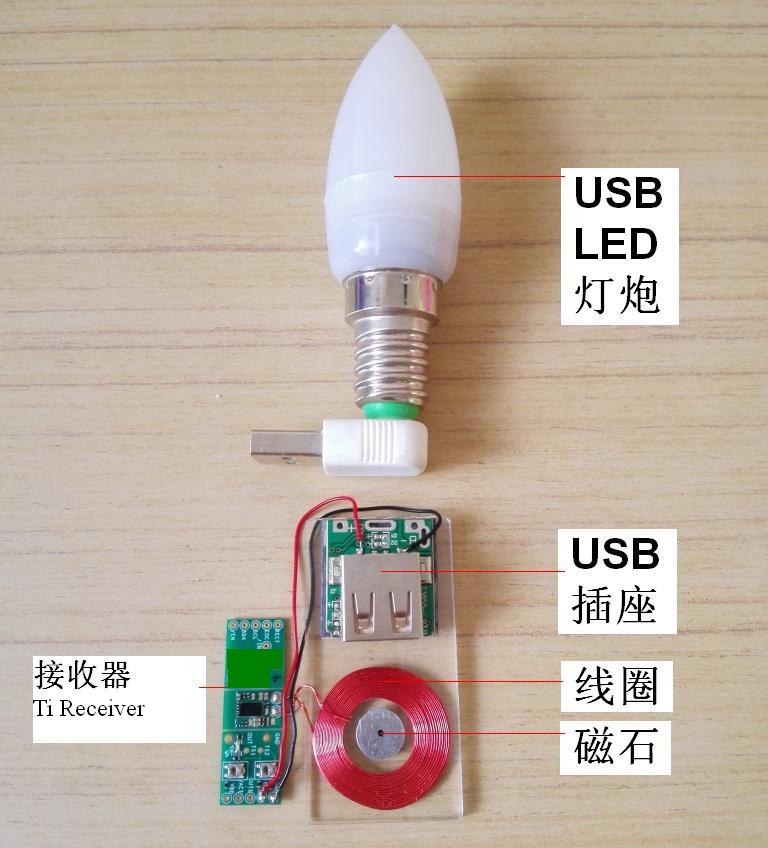

Fig.21 无线灯泡在安全充电中


发射器可以令Q3智能手表充电，也可以令Qi兼容的灯泡点亮，
由于接收器只输出+5v电压，电流也只是400mA (2 Watts)，
所以儿童和长者，充电时较为安全，由于没有插线于手表或灯泡，
防止触电问题出现，也解决有线充电时出现接触不良问题。
此外，无线充电时没有外露接口，可以提高防水，防尘的IP标准.
