G2-T8 Wireless Charger Receiver 无线充电接收芯片(1000mA)

1. 概述 Introduction
2. 特性 Specification
3. 引脚说明 Pin Assignment
4. 封装尺寸图 Package Dimension
5. 应用电路图 Application Circuit
6. 极限工作条件 Extreme Working Condition
7. 电气参数 Electrical Parameter
8. 整体电路图 Completed Circuit

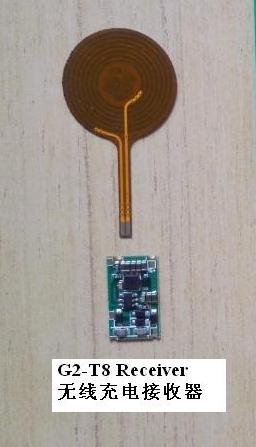

接收器和线圈L3 (Receiver & Coil L3)

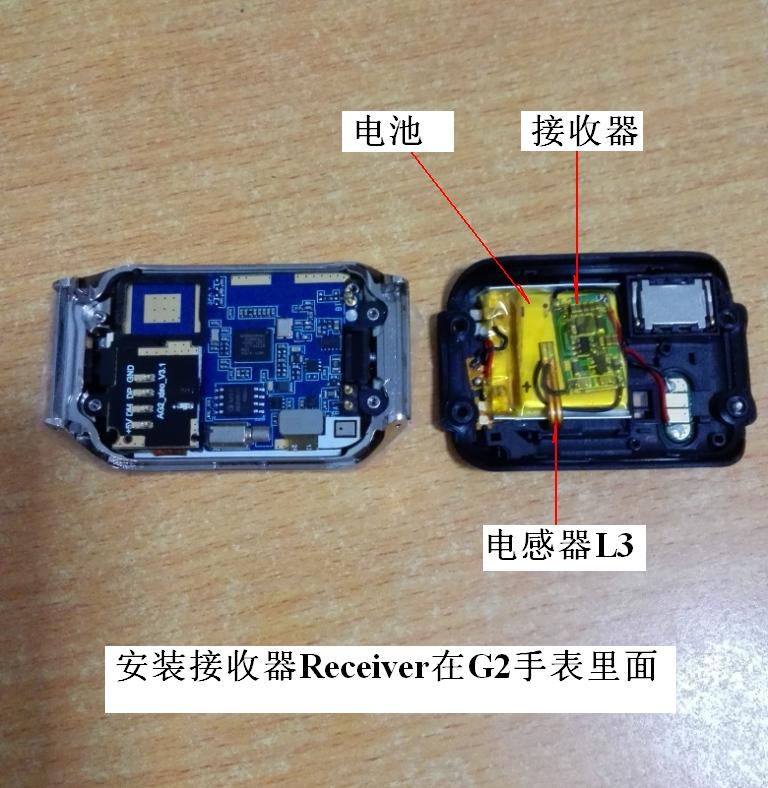

安装接收器Receiver在G2手表里面

焊接红线和黑线于表盖(Soldering Wires To Watch Cover)

把后盖安装在手表(Install Cover Into Watch)

G2s手表放在无线充电座子充电(G2sWatch Place On Wireless Charger Stand For Charging)

G2s 手表放在无线充电座子充电(G2s Watch Place On Wireless Charger Stand For Charging)

MCP16301 Wireless Charger Receiver 无线充电接收芯片(1000mA)

1. 概述 Introduction
  目前此款无线充电接收芯片, 集成通讯, 高频整流, 频率控制,充电状态指示,
  过温保护, 过流保护, 所以外围器件精简到只需要一个小电容, 带上模拟混合
  数字的技术, 使整机可靠性更高,应用更加灵活,在小体积的產品上应用更有优势和效率更高
  应用范围,数码产品(智能手表丶手环丶耳机等等),各类需要防水丶外覌讲究和充电方便的手持產品.

2. 特性 Specification
  a.内置的功率级采用低电阻NMOS FET技术确保高效率与低功耗
  b.内置模拟+数字解调，减少外围器件，通讯更加可靠灵活
  c.充电状态和电池状态可以给指示
  d.免调试，自动连接
  e.自动功率控制
  f.过热保护功能（OTP）
  g.欠压保护功能(UVLO)
  h.过流保护功能（OCP）
  i.短路保护功能（SCP）
  j.外围电路简单到一个电容，体积小，安装方便
  k.静态电流小于6uA
  l.电池保护功能
  m.充电电压检测精度高

3. 引脚说明 Pin Assignment

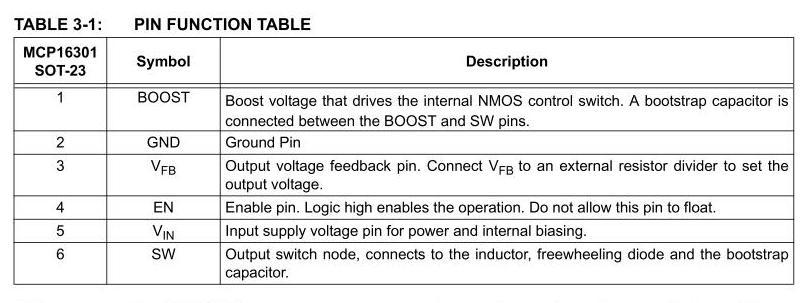

MCP163011引脚(Pin Assignment)

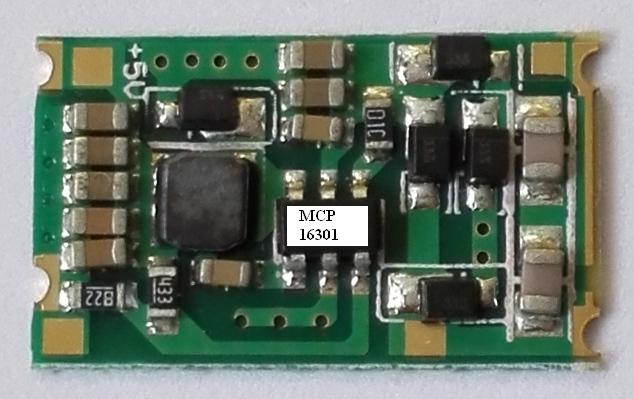

G2-T8 Receiver电路底板(Printed Circuit Board PCB)

4. 封装尺寸图 Package Dimension
SOT23-6

5. 应用电路图 Application Circuit

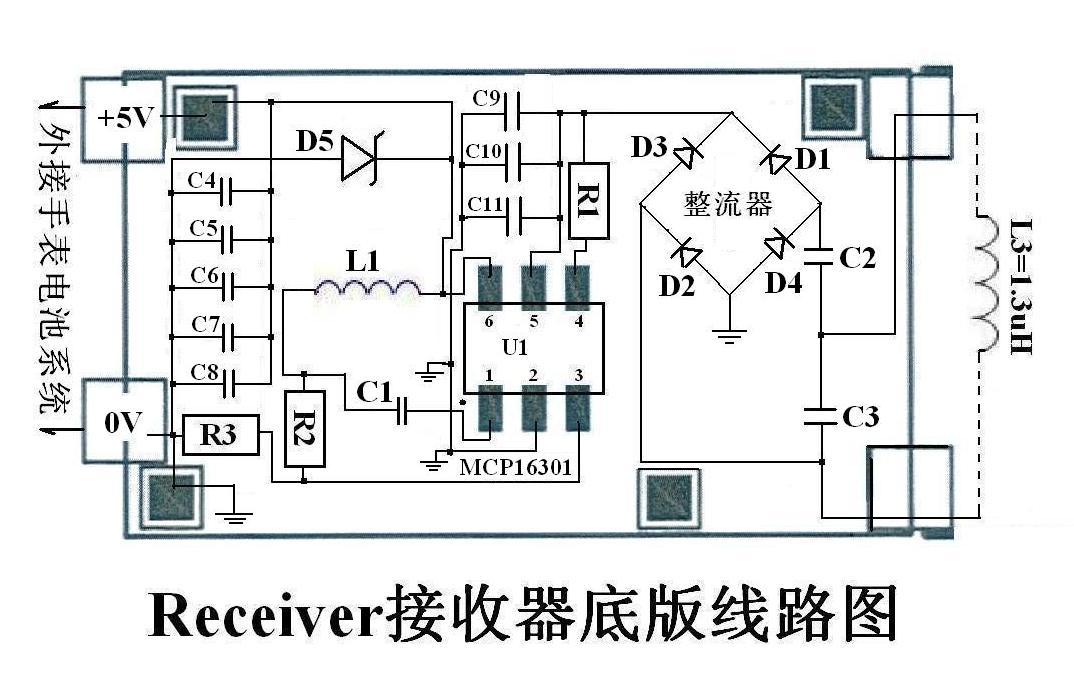

      IC MCP16301 Application Circuit

接收器Receiver的IC MCP16301
无线充电系统中的接收器部分IC MCP16301主要完成对接收线圈所感应到
的电圧进行处理来给5V的电池直接充电,并检测电池的电压充满后停止充电.
接收器的电流约在I=1000mA以下

1. C1电容尽量靠近芯片, 到芯片VDD和GND的走线尽量短和粗, 如果电池的引线比较长, 便要加大C1的容量.
2. 由于频率比较高, C1电容要用高频瓷片电容.
3. 电池的引线刭芯片的VDD和GND尽量短和粗.
4. 接收线圈的匝数要小于发射线圈的匝数, 由于采用的是高频磁耦合传输电能, 为了减少高频的趋肤效应Skin Effect,
   用铜线绕制线圈时, 可从采用多股线, 画PCB或FPC时用双面板而且走线尽量宽.

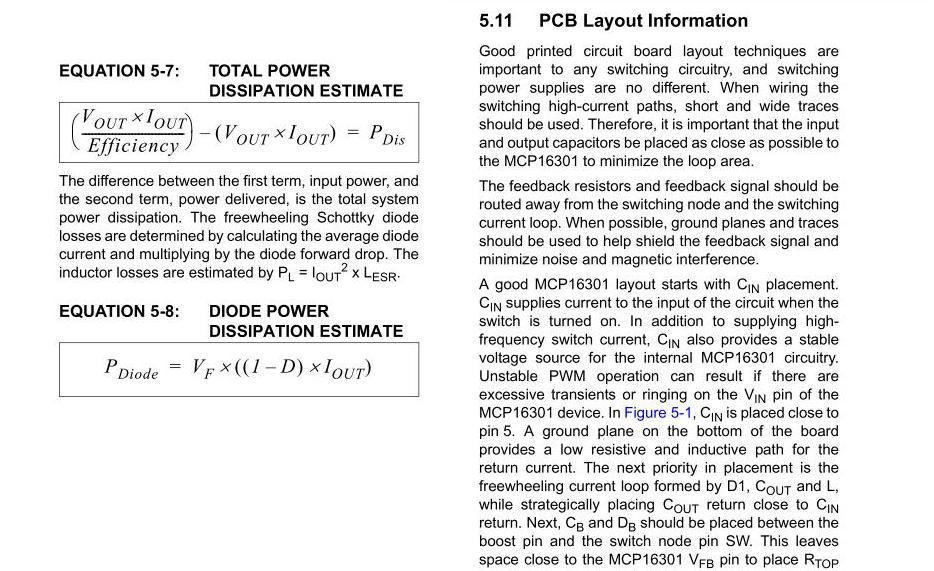

5. Layout时注意, 跟芯片GND引脚相连的铜皮尽量大和厚, 以帮助芯片散热和减低导通內阻,
   来增加转换效率和提高系统的稳定性.

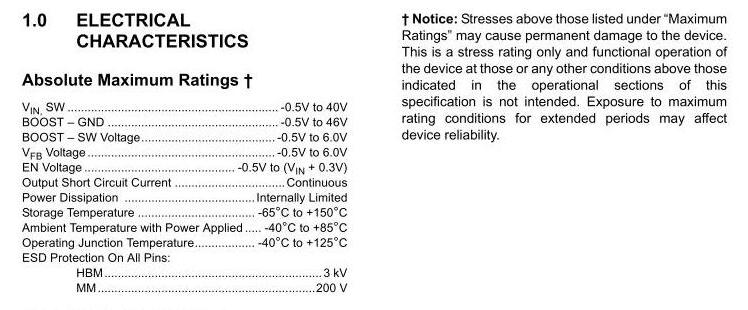

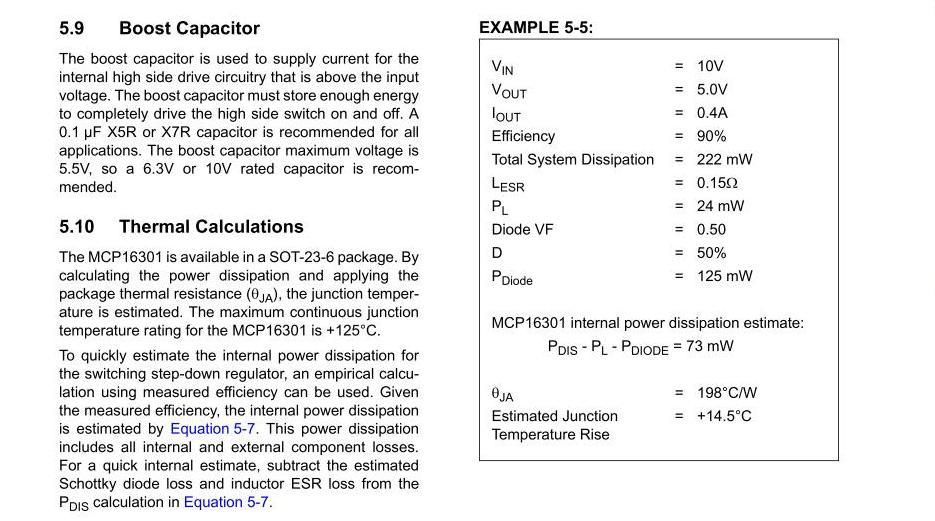

6. 极限工作条件 Extreme Working Condition

7. 电气参数 Electrical Parameter

8. 整体电路图 Completed Circuit - G2-T8

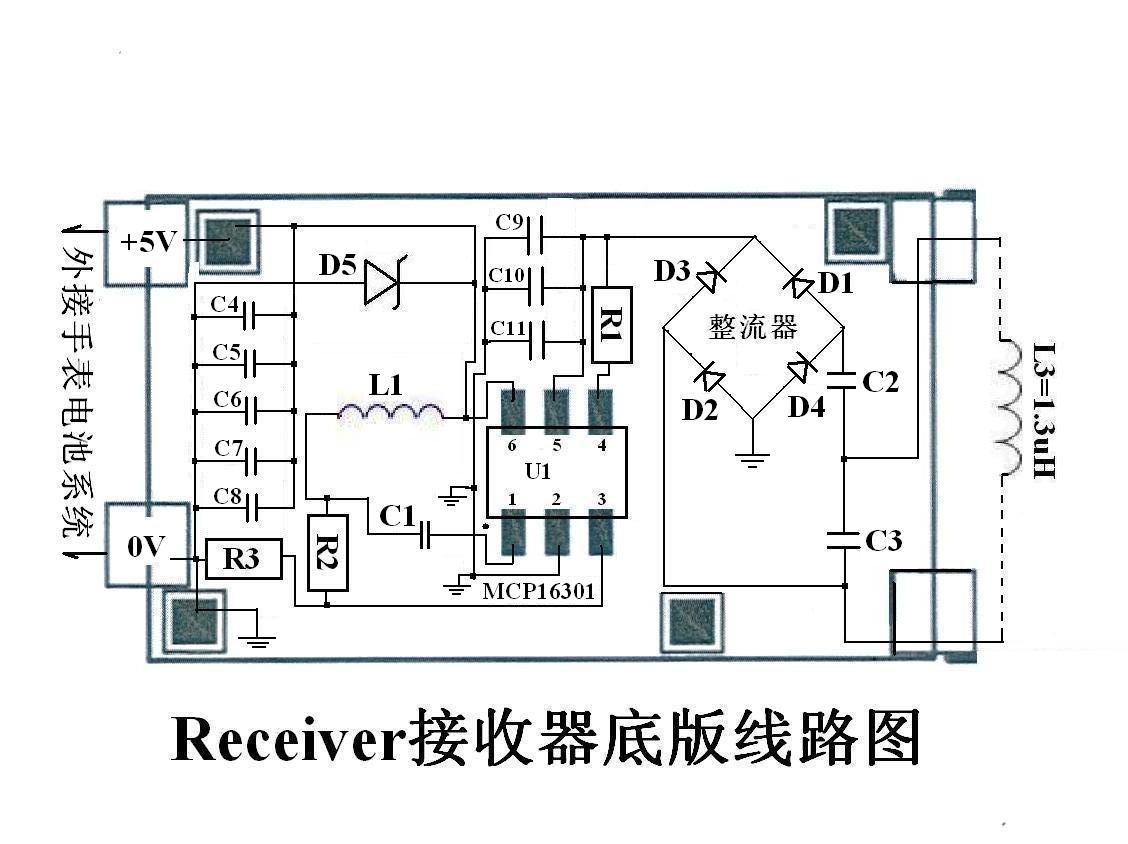

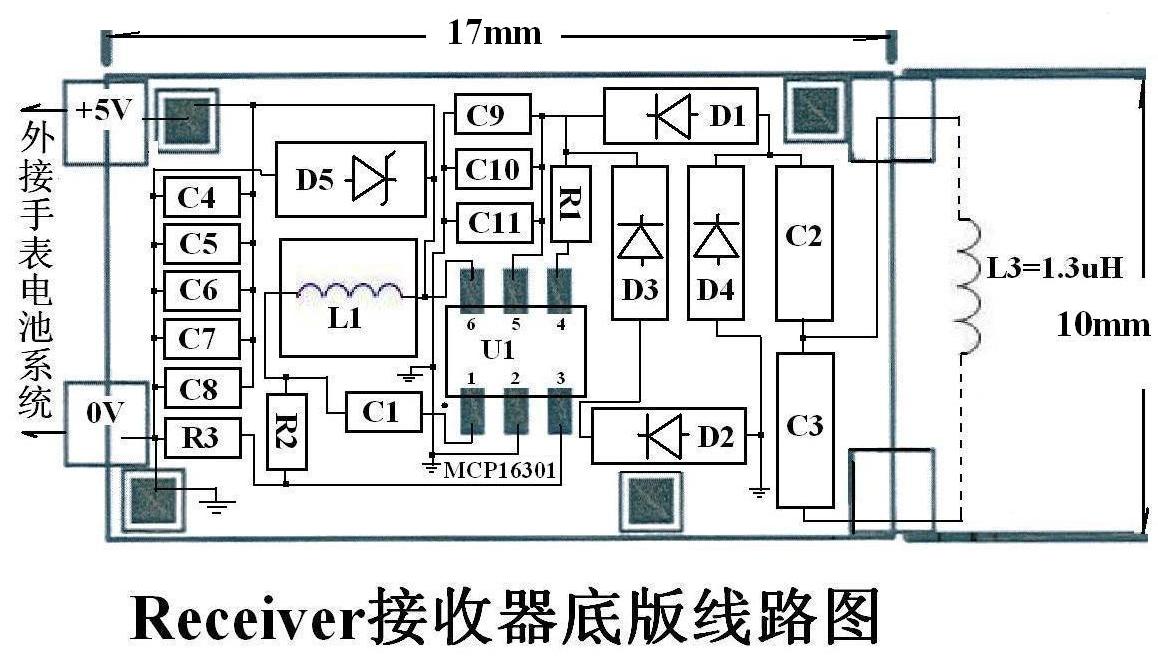

Receiver Completed Circuit - G2-T8

  整体电路操作:
  接收器包括1个主要IC, U1=MCP16301, 一款固定频率降压直流 / 直流转换器

  i. 底板外接一个电感器L3=1.3uH, L3与电容C3=424pF
    产生共振频率fc=1/2n(sqr(LC))=1/(2 x 3.1416 x sqr(1.3uH x 424pF))=6.78Mhz
    此电压是交流电压，经D1,D2,D3,D4全波整流器变成直流电压，

  ii. 直流电压经U1降压后, 稳压输出电压+5V, 1000mA电流.
    电压+5V, 1A电流可提供给智能手机, 手表和可穿戴电子产品.
