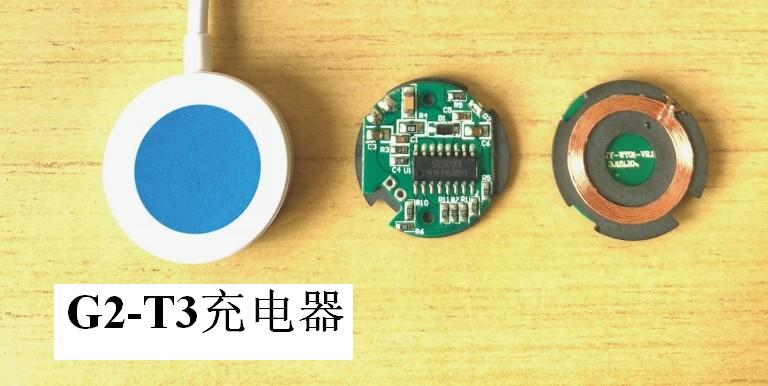

     G2-T3无线充电座 Wireless Charger

     G2-T3无线充电座 Wireless Charger
     G2-T3无线充电座 Wireless Charger
SGD5011 Wireless Charger Transmitter 无线充电发射芯片(300mA)

1. 概述 Introduction
  目前此款无线充电发射芯片, 集成通讯, 高频整流, 频率控制,充电状态指示,
  过温保护, 过流保护, 所以外围器件精简到只需要一个小电容, 带上模拟混合
  数字的技术, 使整机可靠性更高,应用更加灵活,在小体积的產品上应用更有优势和效率更高
  应用范围,数码产品(智能手表丶手环丶耳机等等),各类需要防水丶外覌讲究和充电方便的手持產品.

2. 特性 Specification
  a.内置的功率级采用低电阻NMOS FET技术确保高效率与低功耗
  b.内置模拟+数字解调，减少外围器件，通讯更加可靠灵活
  c.充电状态和故障状态由发光二级管(LED)指示
  d.外来物体检测(FOB)和增強泩寄生金属检测(FMOD)
  e.自动检测负载
  f.自动功率控制
  g.可采用3.0V-5.6V供电, 方便通用USB 5V或者电池供电, 带来移动和选择电源方便
  h.灵活外围可编程和配罝, 方便匹配不同线圈参数的调整
  i.可选择扫描接收器的快慢时间，带来可以进一步降低待机功耗
  j.过热保护功能（OTP）
  k.欠压保护功能(UVLO)
  l.过流保护功能（OCP）
  m.外围电路简单，体积小，安装方便

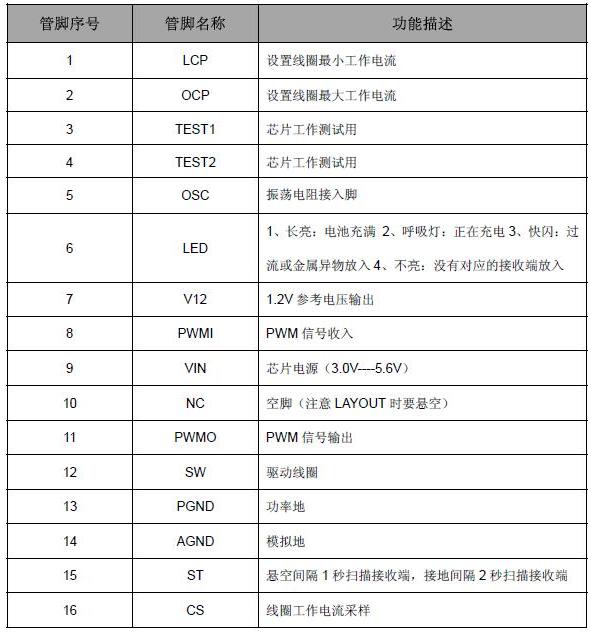

3. 引脚说明 Pin Assignment

    SGD5011 Pin Assignment

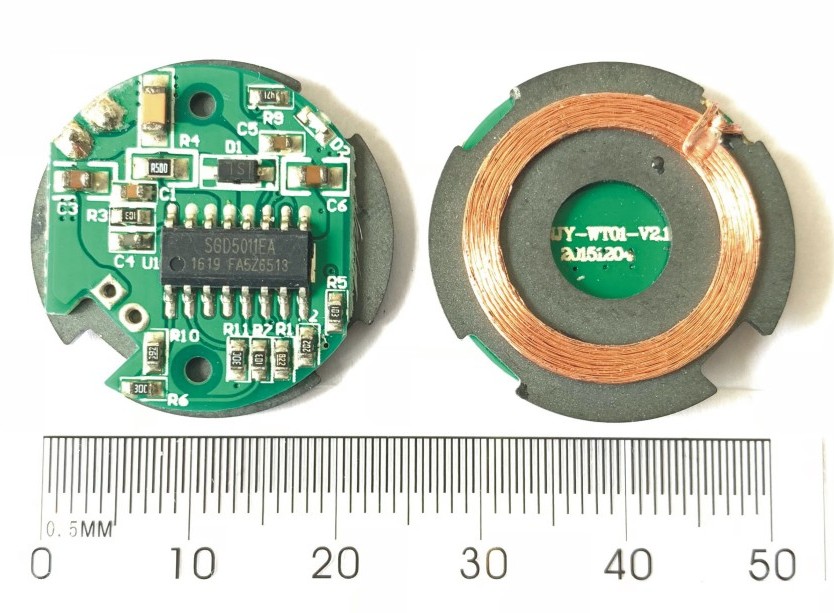

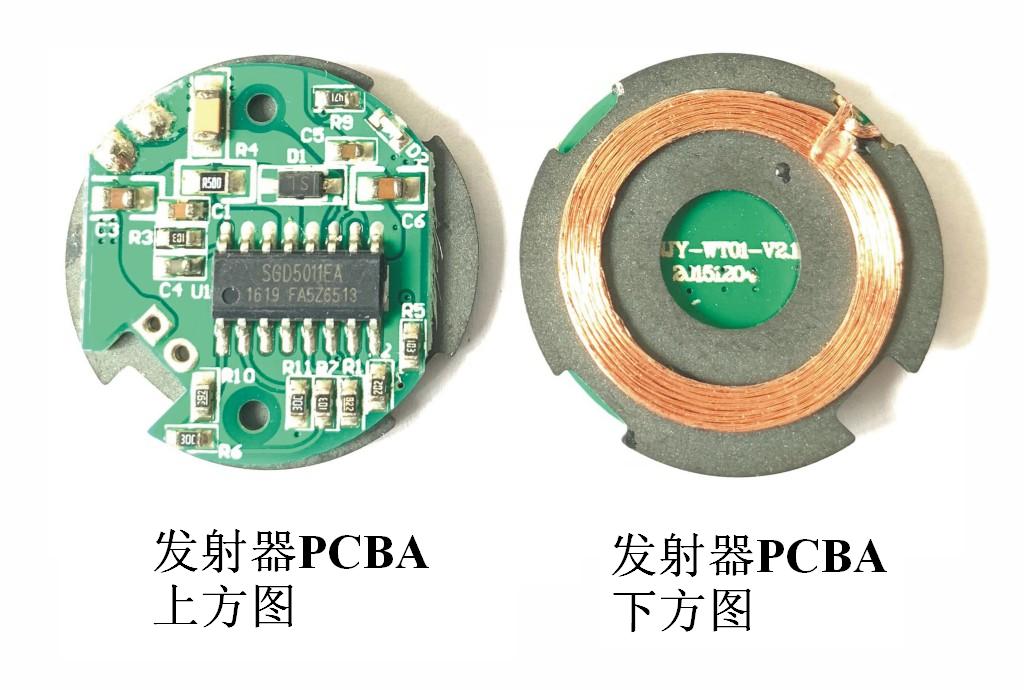

SGD5011 Printed Circuit Board PCB


  SGD5011 Pin Assignment
4. 封装尺寸图 Package Dimension
  SOT23-6


5. 应用电路图 Application Circuit

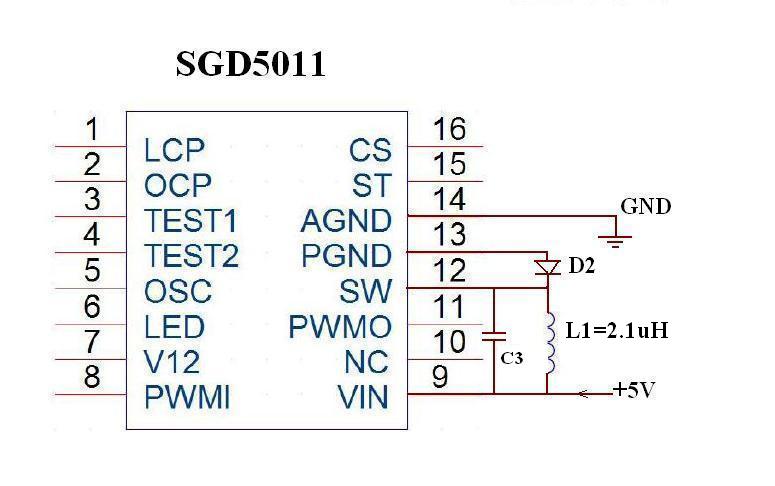

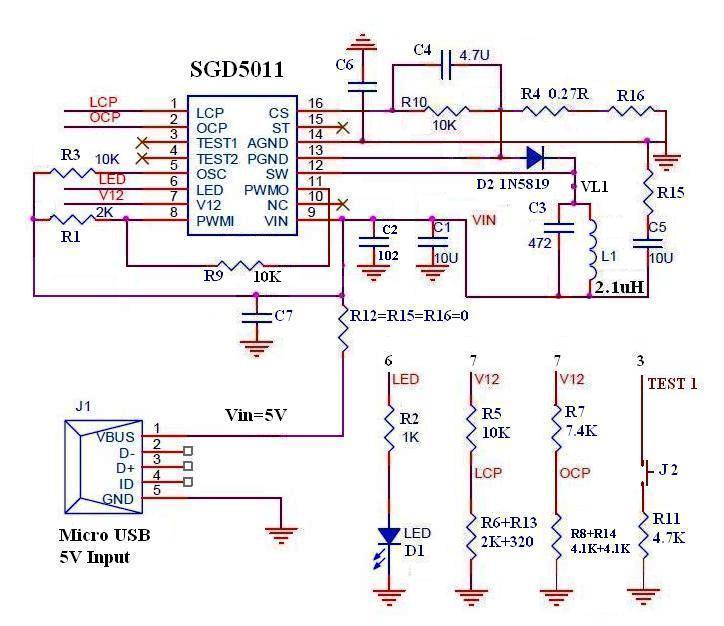

应用电路图 SGD5011 Application Circuit Diagram


1. C3电容采用耐压100V以上的NPO电容或者涤纶电容，薄膜电容.
2. L1是发射线圈，尽量采用多股线绕制以便减小谐振内阻，
  根据接收端线圈尺寸去绕制对应尺寸和形状.
3. C1电容尽量靠近芯片，到芯片VIN和AGND的走线尽量短和粗.
4. C3电容两个焊盘和L1线圈两焊盘尽量靠近，走线尽量短和粗
5. C5电容一焊盘跟L1线圈相连那端，尽量靠近L1焊盘，走线尽量短和粗，
  C5另外一焊盘尽量靠近R15接地那个焊盘，走线也尽量短和粗
6. D2二极管尽量靠近芯片的SW和PGND，走线尽量短和粗

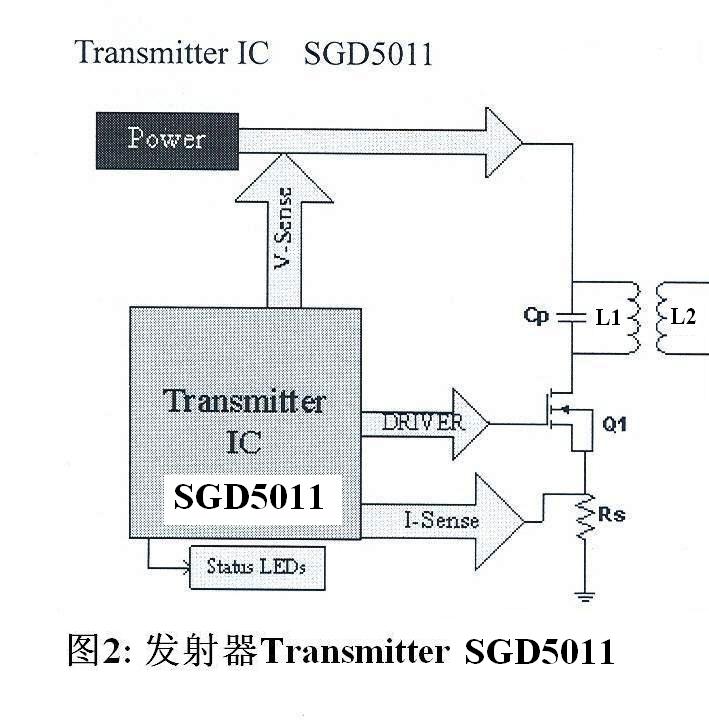

无线充电系统(图2)包括发射器 Transmitter
当发射器检测到有接收器靠近时,通过持续控制Q1的导通和关断,
令Q1的开关频率F满足公式 : F=1/(2n(sqr LC)) where n=3.1416
这时发射线圈(L1=L) 和谐振电容 (Cp=C) 处在LC谐振的状态下.
发射线圈(L1)电场变化产生的磁通量会耦合到接收线圈(L2)
使接收线圈产生交流変化的电场,这样能量就由发射器传递到了接收器.
为了降低系统的待机功耗发射器间歇检测是否有接收器耦合.
目前该系统适合应用于充电电流在300mA以內的低功率充电设备.
发射器Transmitter
无线充电系统中的发射器部分主要完成电压/电流检测,
驱动发射线圈对应的MOS管和驱动LED (D1)显示系统工作状态.

Transmitter IC SGD5011

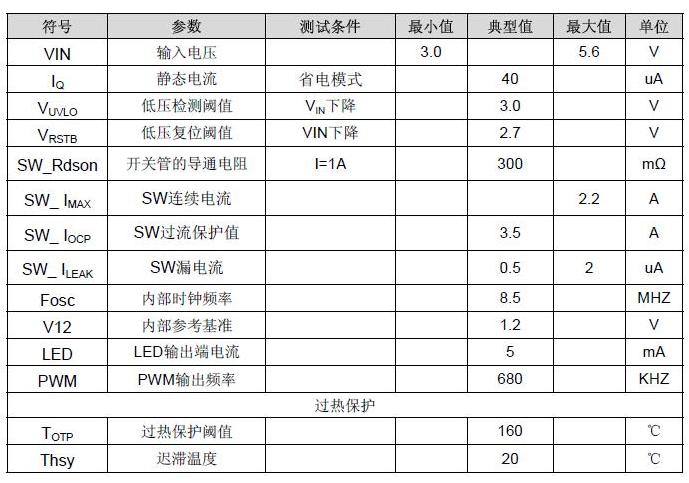

6. 电气参数 Electrical Parameter

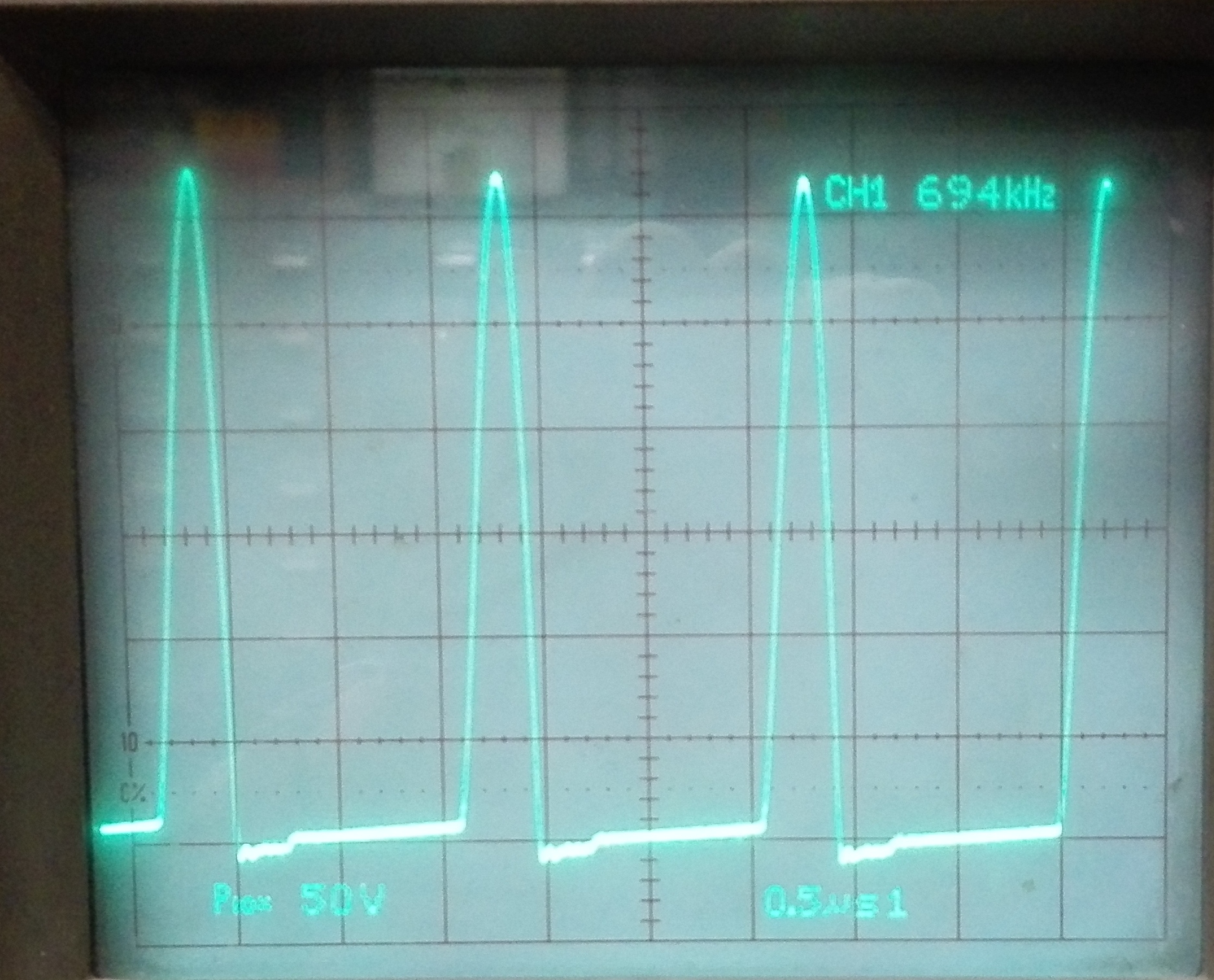

7. PWM输出频率 Output Frequency At VL1 Of Coil L1=2.1uH, F=694 kHz as shown in the CRT
