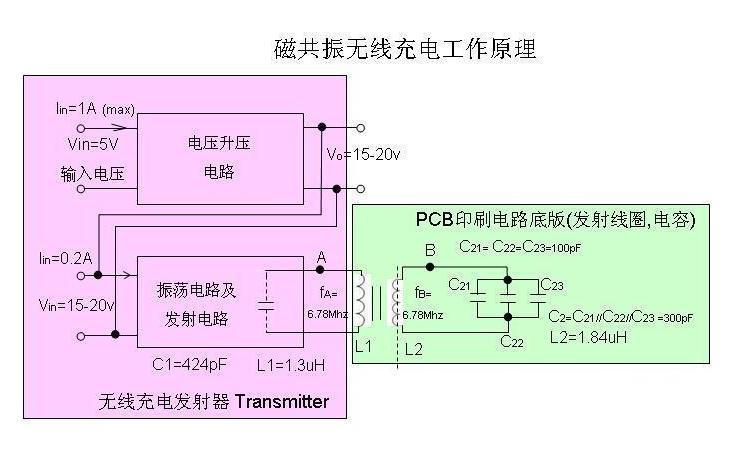

工作原理: 磁共振(Magnetic Resonance) G2-T8

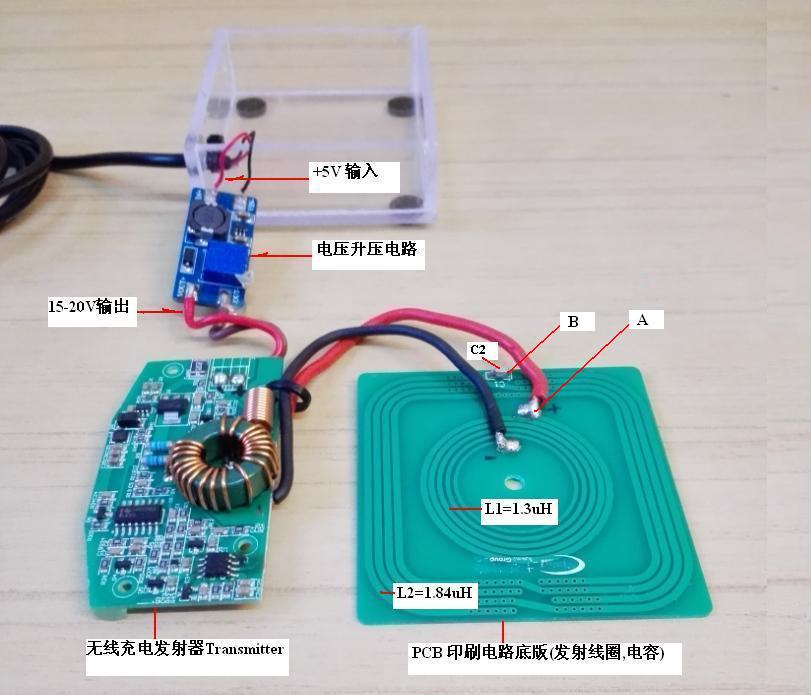

1:无线充电发射器Transmitter, 2:PCB 印刷电路底版（发射线圈,电容)


     1:无线充电发射器Transmitter, 2:PCB 印刷电路底版（发射线圈,电容)
1:无线充电发射器Transmitter, 2:PCB 印刷电路底版（发射线圈,电容)

1. 概述 Introduction
2. 特性 Specification
3. 引脚说明 Pin Assignment
4. 封装尺寸图 Package Dimension
5. 应用电路图 Application Circuit
6. 电气参数 Electrical Parameter
7. PMW输出频率 Output Frequency At VL1 Of Coil L1=2.1uH

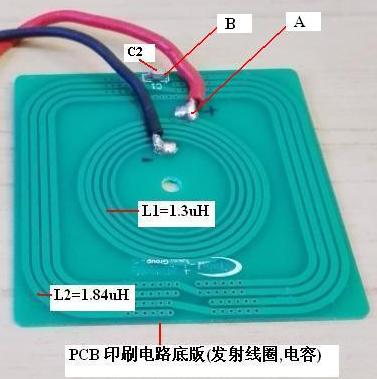

1:无线充电发射器Transmitter, 2:PCB 印刷电路底版（发射线圈,电容)

1. 概述 Introduction
  目前此款无线充电发射芯片, 集成通讯, 高频整流, 频率控制,充电状态指示,
  过温保护, 过流保护, 所以外围器件精简到只需要一个小电容, 带上模拟混合
  数字的技术, 使整机可靠性更高,应用更加灵活,在小体积的產品上应用更有优势和效率更高
  应用范围,数码产品(智能手表丶手环丶耳机等等),各类需要防水丶外覌讲究和充电方便的手持產品.

2. 特性 Specification
  a.内置的功率级采用低电阻NMOS FET技术确保高效率与低功耗
  b.内置模拟+数字解调，减少外围器件，通讯更加可靠灵活
  c.充电状态和故障状态由发光二级管(LED)指示
  d.外来物体检测(FOB)和增強泩寄生金属检测(FMOD)
  e.自动检测负载
  f.自动功率控制
  g.可采用5V供电, 方便通用USB 5V或者电池供电, 带来移动和选择电源方便
  h.灵活外围可编程和配罝, 方便匹配不同线圈参数的调整
  i.可选择扫描接收器的快慢时间，带来可以进一步降低待机功耗
  j.过热保护功能（OTP）
  k.欠压保护功能(UVLO)
  l.过流保护功能（OCP）
  m.外围电路简单，体积小，安装方便

3. 引脚说明 Pin Assignment

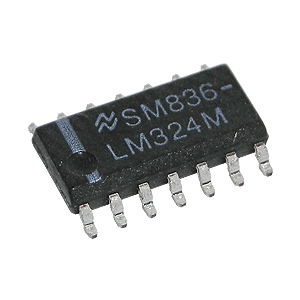

    U1 LM324 OutlookPin Assignment

U1 LM324 Pin Assignment

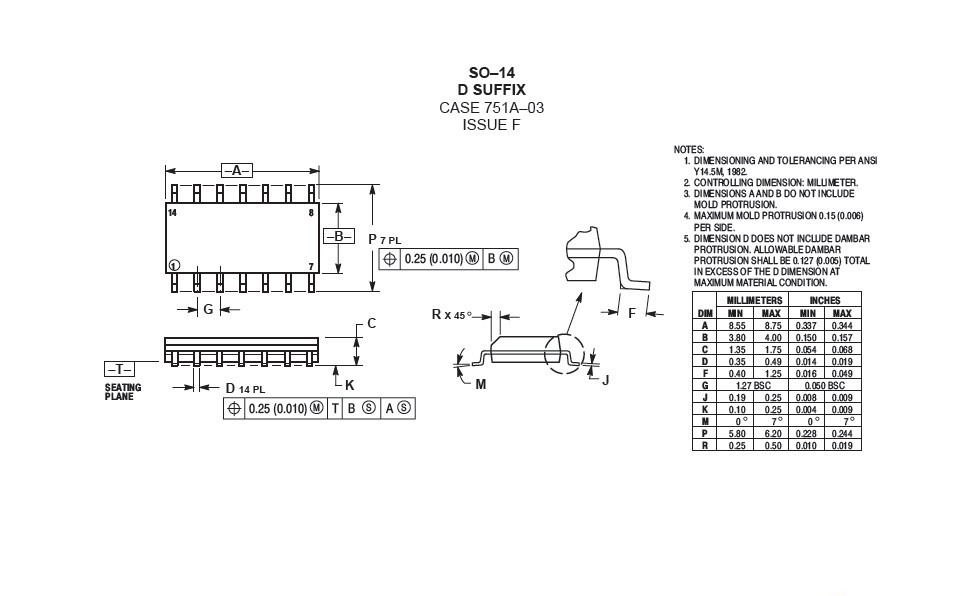

4. 封装尺寸图 Package Dimension
  SO-14


5. 应用电路图 Application Circuit

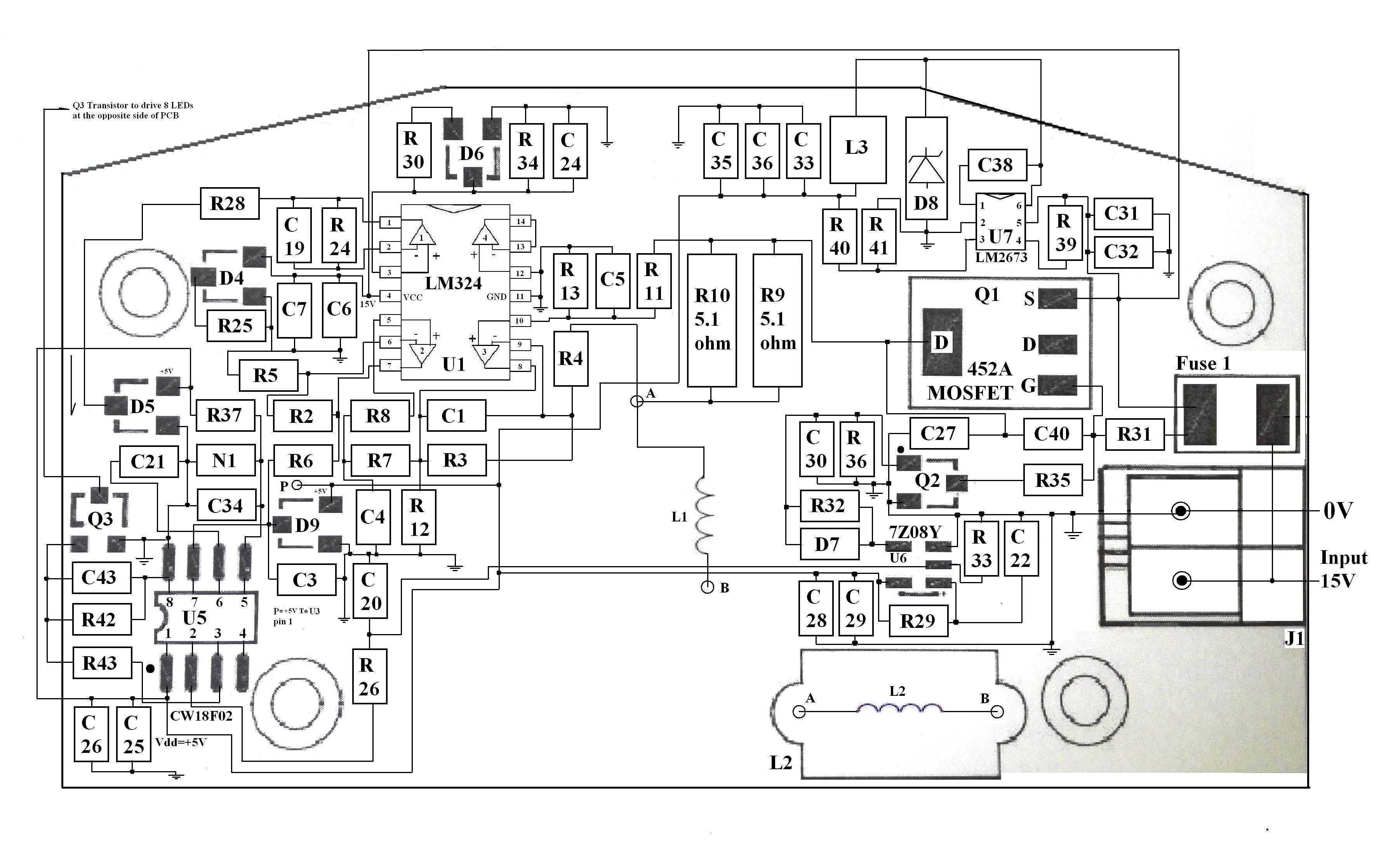

应用电路图(面板)-振汤电路,发射电路

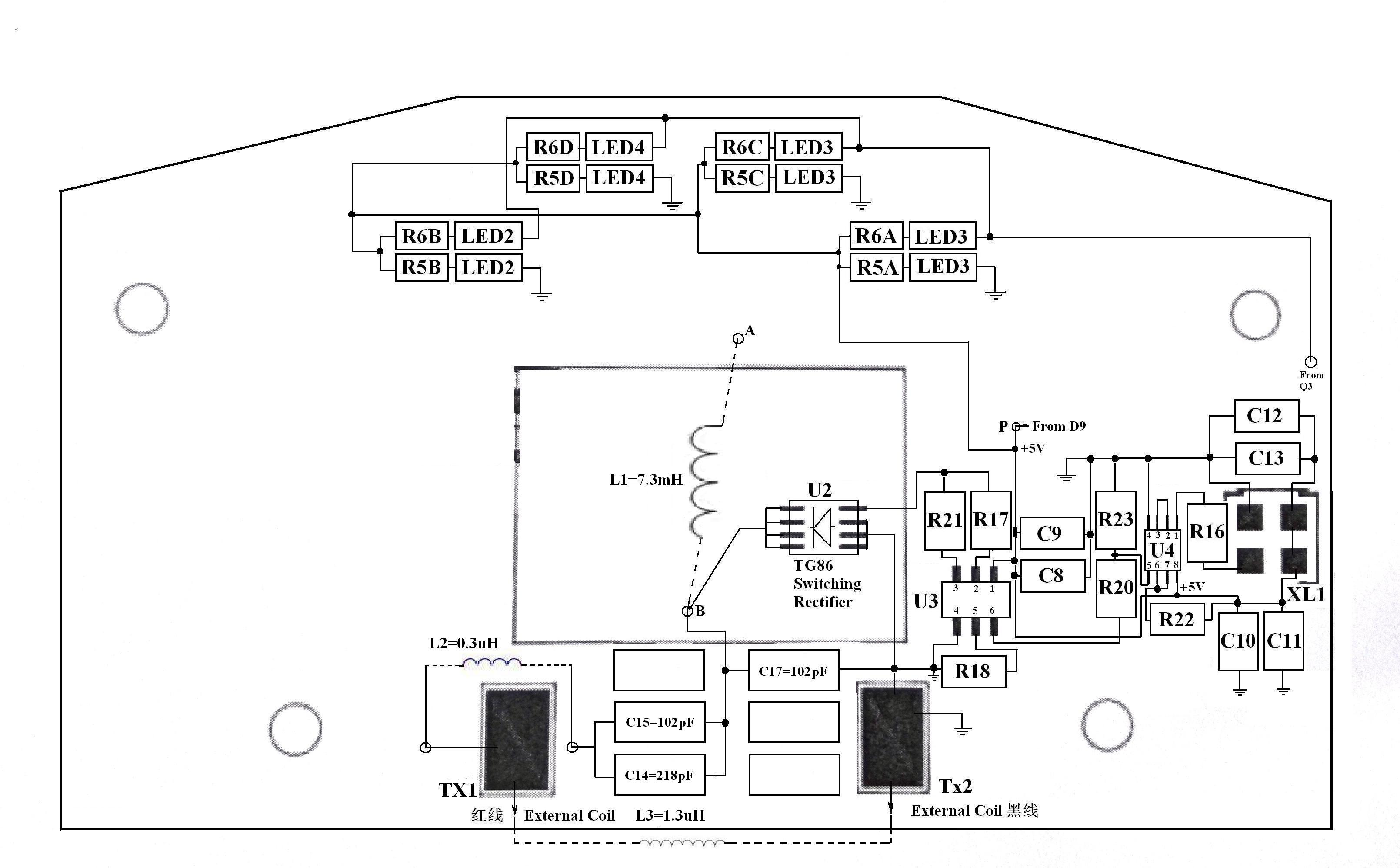

应用电路图(底板)-振汤电路,发射电路
1. 电压升压电路主要把输入的5V电压升压到15V,
  提供15V电源电压给底板上的振汤电路,发射电路底板

2. 15V电源经Fuse 1 供电到运算放大器(Op Amps)
  LM324和Q1(MOSFET)的D极去驱动L1电感器.

3. 运算放大器U1(Op Amps)LM324的主要供能是
  驱动LEDs和强化6.78Mhz振汤电路.

4. IC U7 (LM2673)主要供能是提供5V电压给
  U5(CW18F02)和U6(7Z08Y).
  U5是微处理器控制电流是否过大
  而把Q1管关上达到关上电源目的.

5. 下面PCB底板上的振汤器XL1(13.56MHz),
  经IC U4(TC7W74FK)D-type解发器
  变为6.78MHz系统频率,
   此6.78MHz经U3去驱动U2(TG86)Switching Rectifier
   最终来驱动发射线圈L1=1.3uH

6. C2 = C21 // C22 // C23 = 100pF // 100pF //100pF = 300pF
  此电容要采用耐压200V以上的NPO电容或者涤纶电容, 薄膜电容.

发射器 Transmitter

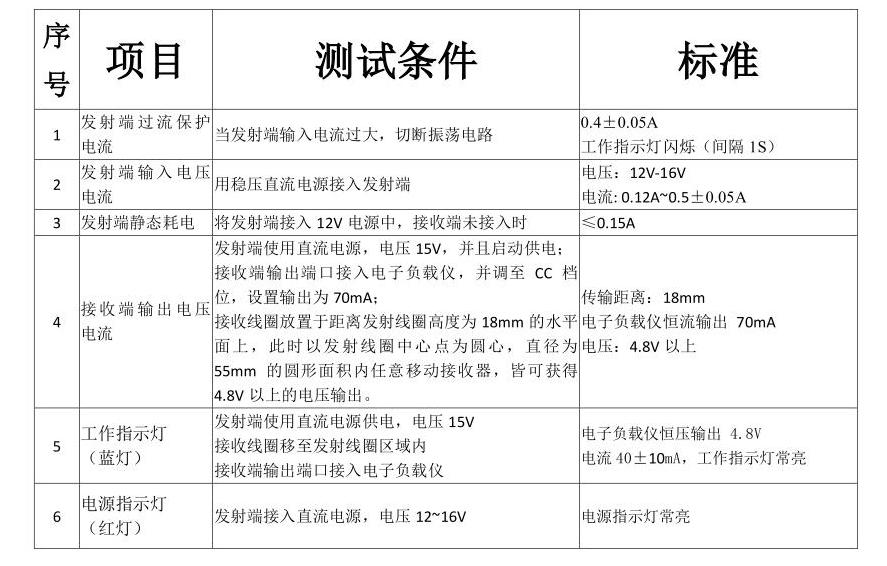

6. 电气参数 Electrical Parameter



7. PMW输出频率 Output Frequency At Point A Of Coil L1=1.3uH, FA=6.78Mhz



8. PMW输出频率 Output Frequency At Point B Of Coil L2=1.84uH, FB=6.78Mhz
