Class 447A EL5103123 電工/電氣打磨裝配工增修(安全)课程


九線制CE-2接線图

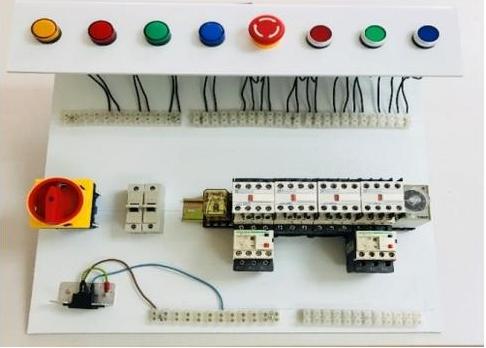

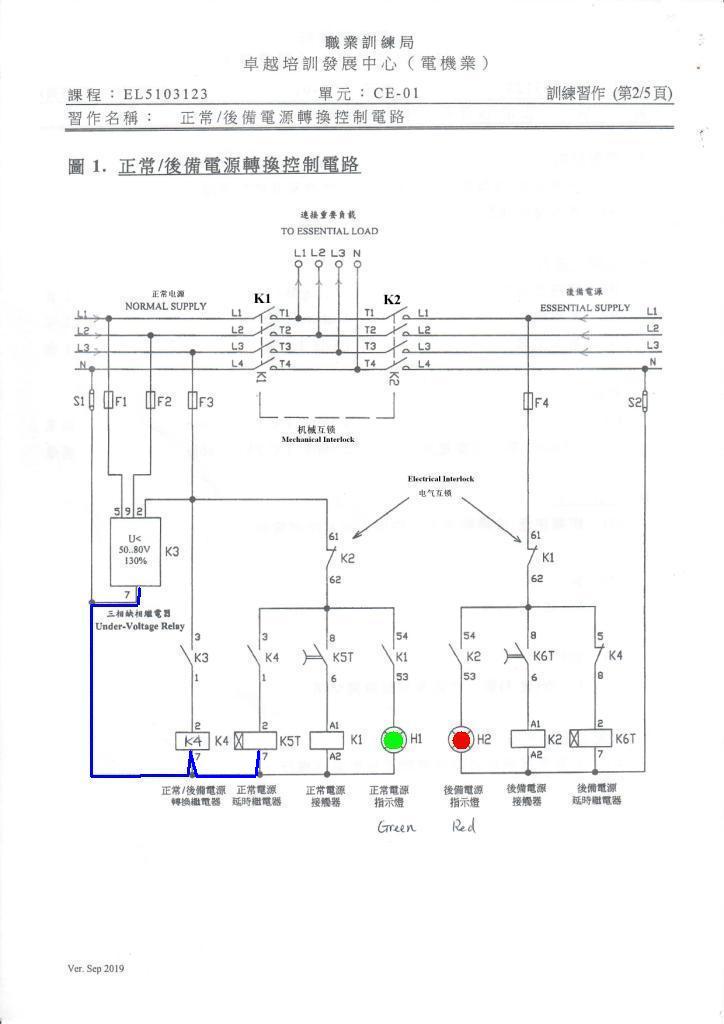

CE-1正常/后备电源转换控制电路接線图接線过程

CE-2九線制接線图接線过程

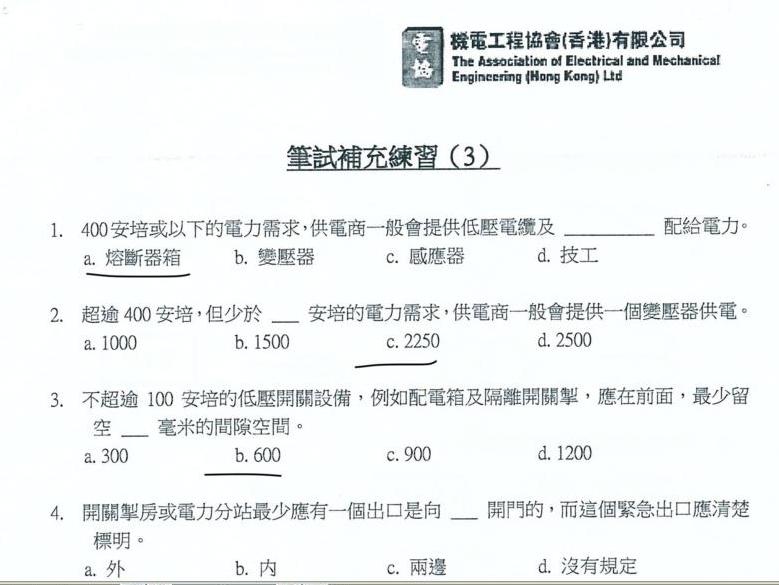

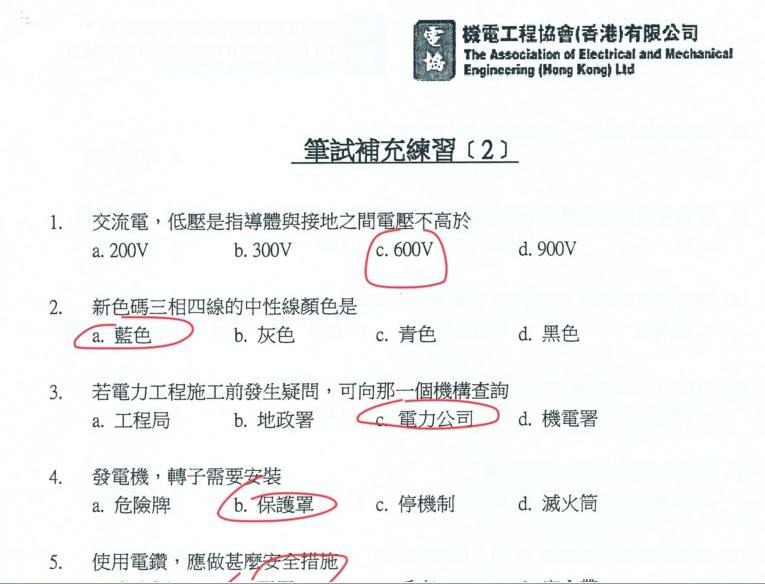

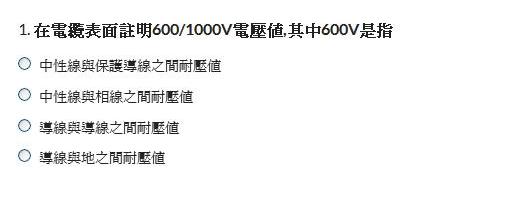

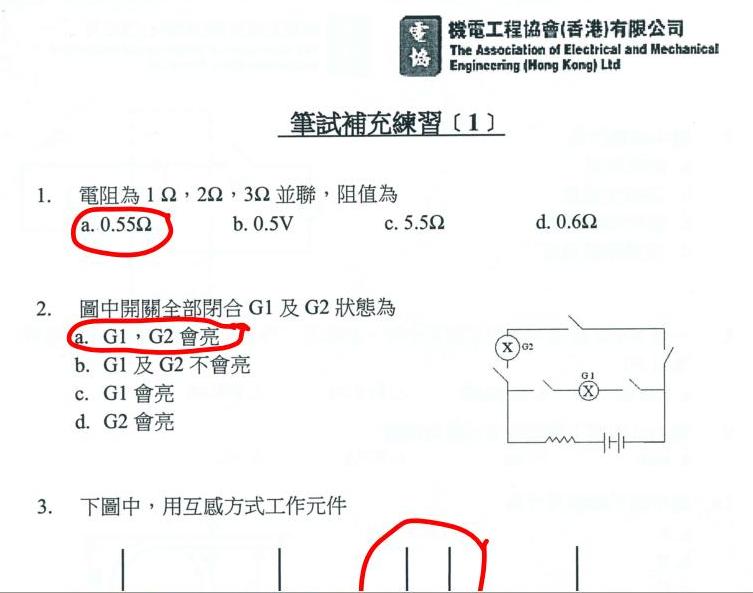

模擬测驗(筆試)



机电筆试1-1-5.pdf
机电筆试1-6-10.pdf
机电筆试1-11-15.pdf
机电筆试1-16-22.pdf


机电筆试2-1-5.pdf
机电筆试2-6-10.pdf
机电筆试2-11-15.pdf
机电筆试2-16-20.pdf
机电筆试2-21-27.pdf


机电筆试3-1-5.pdf
机电筆试3-6-10.pdf
机电筆试3-11-15.pdf
机电筆路/a>
机电筆试3-21-25.pdf


租賃A1電工培訓服務公司工藝試教材(九線制)接駁後驗測服務。
A1電話:26147222



//-----------------------------------------------------------------------------

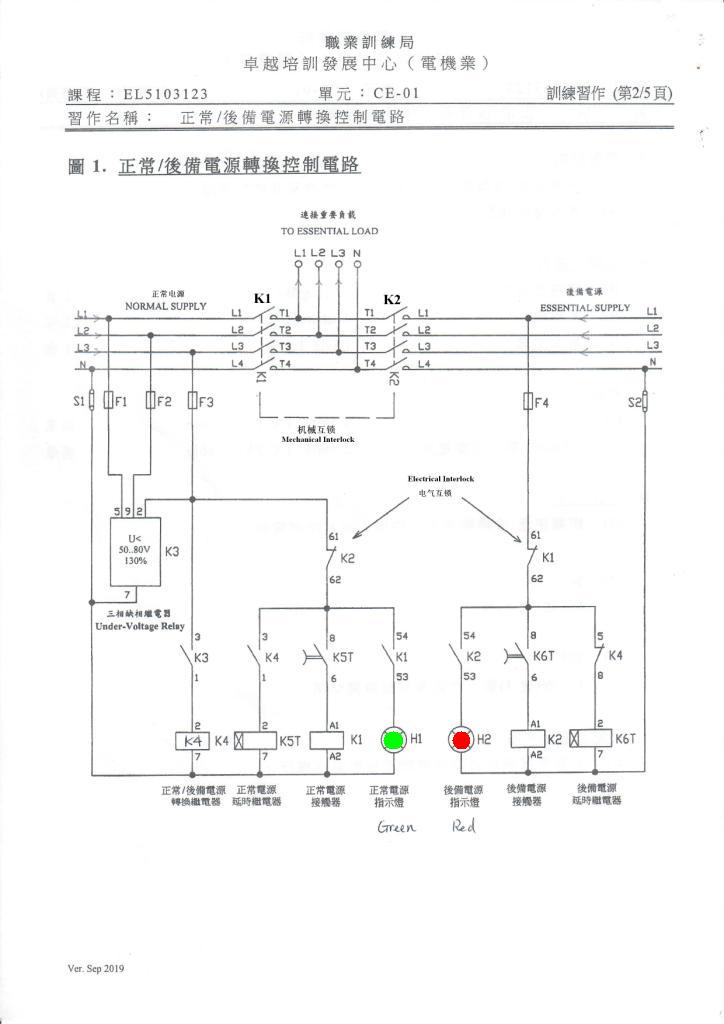

CE-1正常/后备电源转换控制电路实习考试接缐全过程:

正常/后备电源转换控制电路

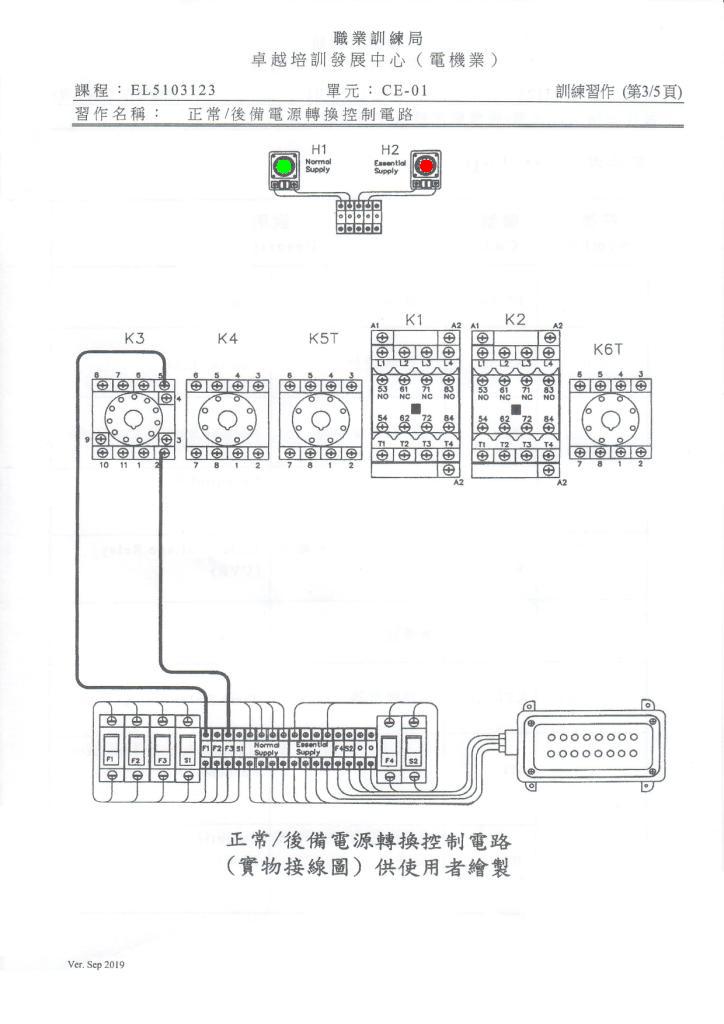

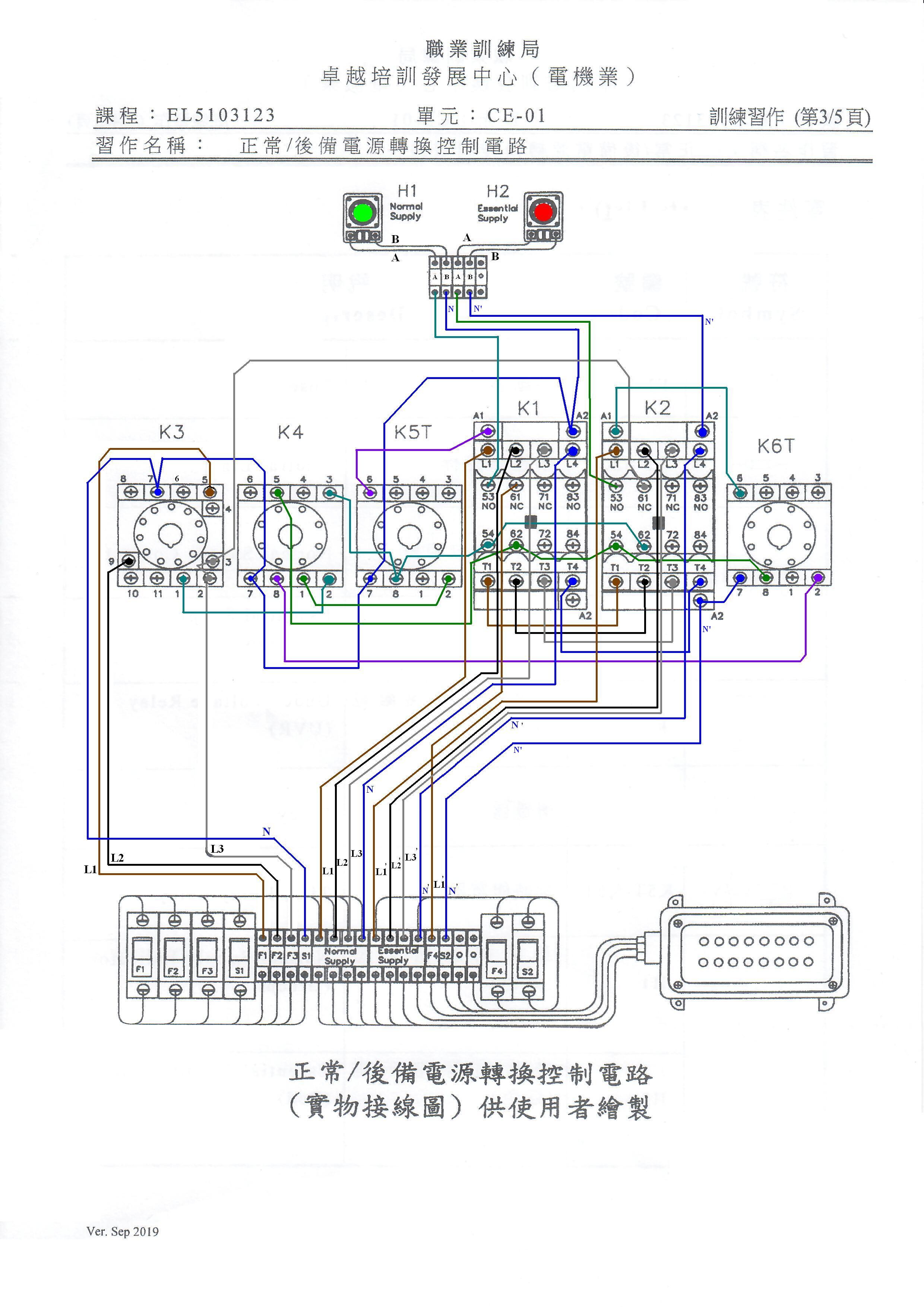

实物接缐图

开始接缐前,先用电表电阻档测试K1,K2,K3,K4,K5T,K6T,H1,H2开关制是否正常,

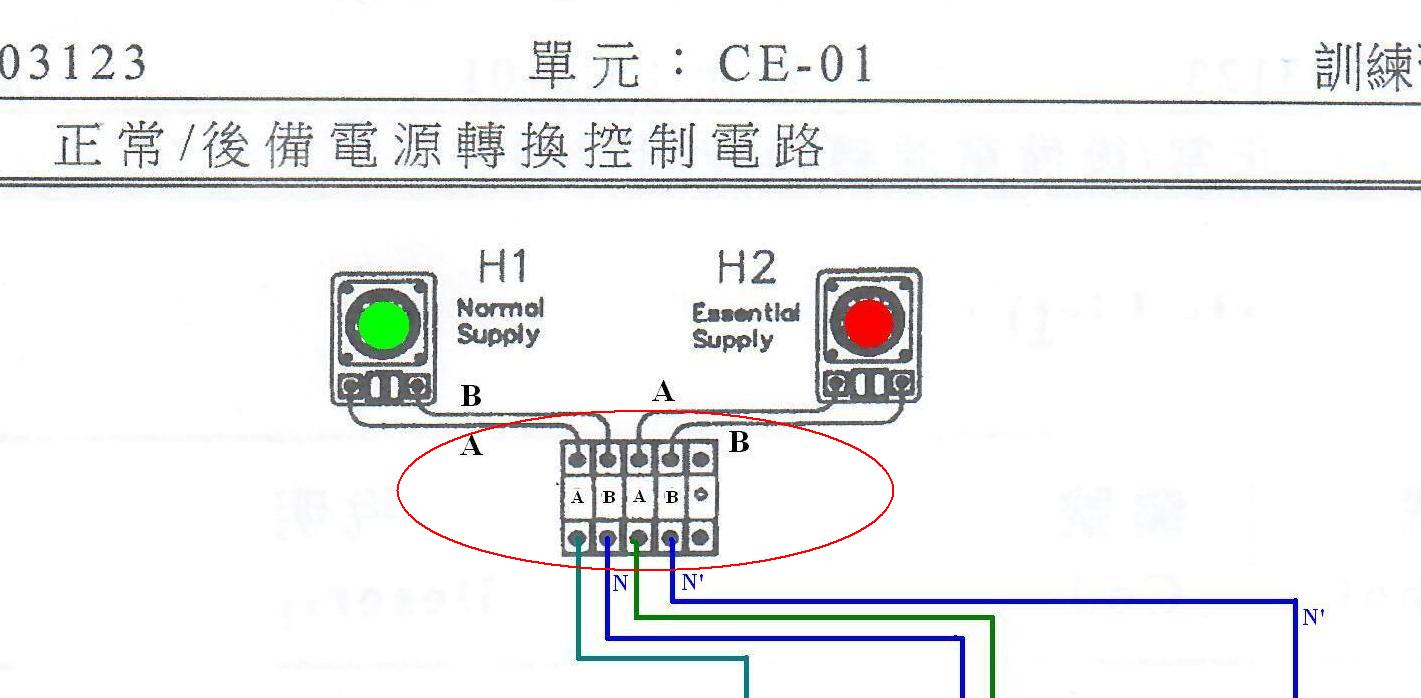

並把H1,H2刻上A,B於两端如下图示:

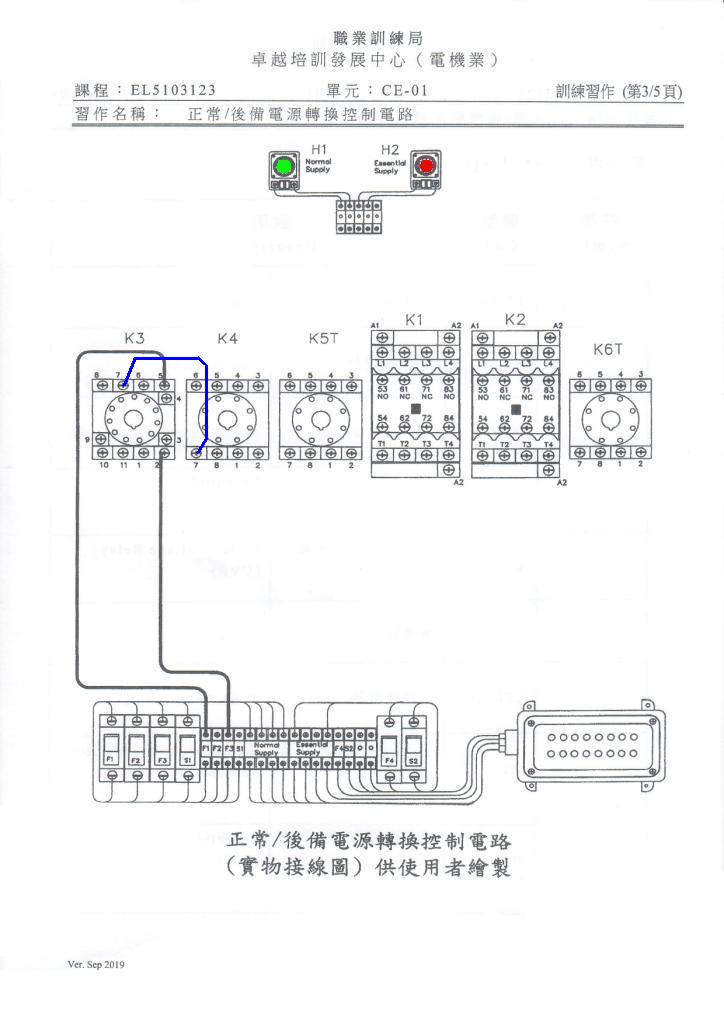

实物接缐图

测试没问题继续下一步如下图示:

接缐奌对奌

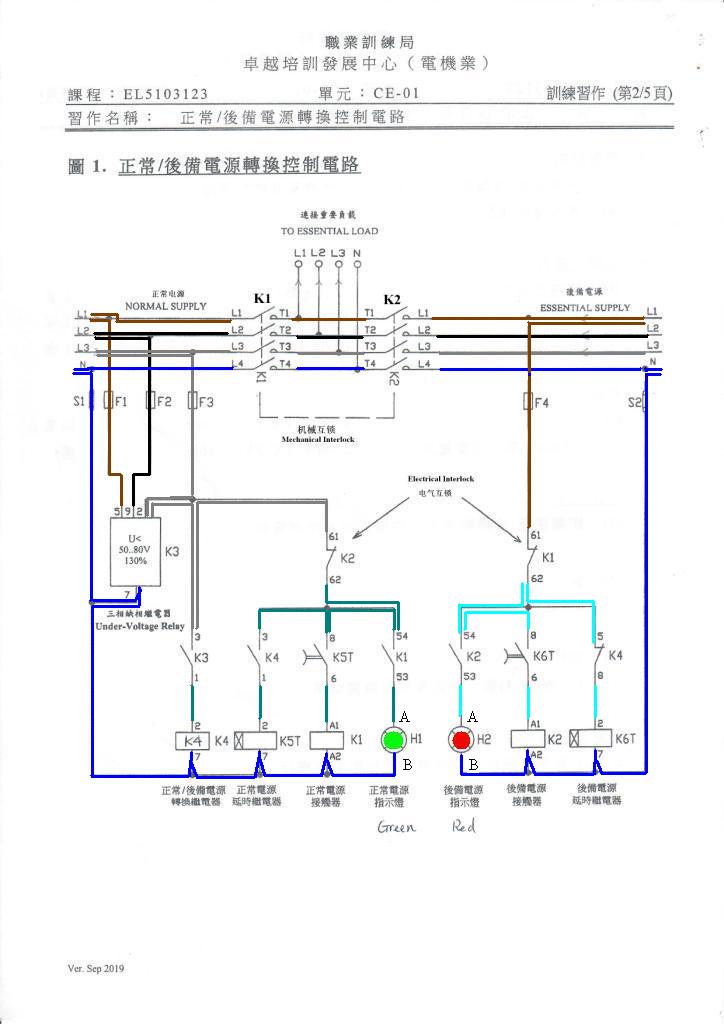

Step 1. 用蓝色缐把K3-7接驳去K4-7,再用蓝色筆画上做过的记号,如下图示,:

实物接缐图

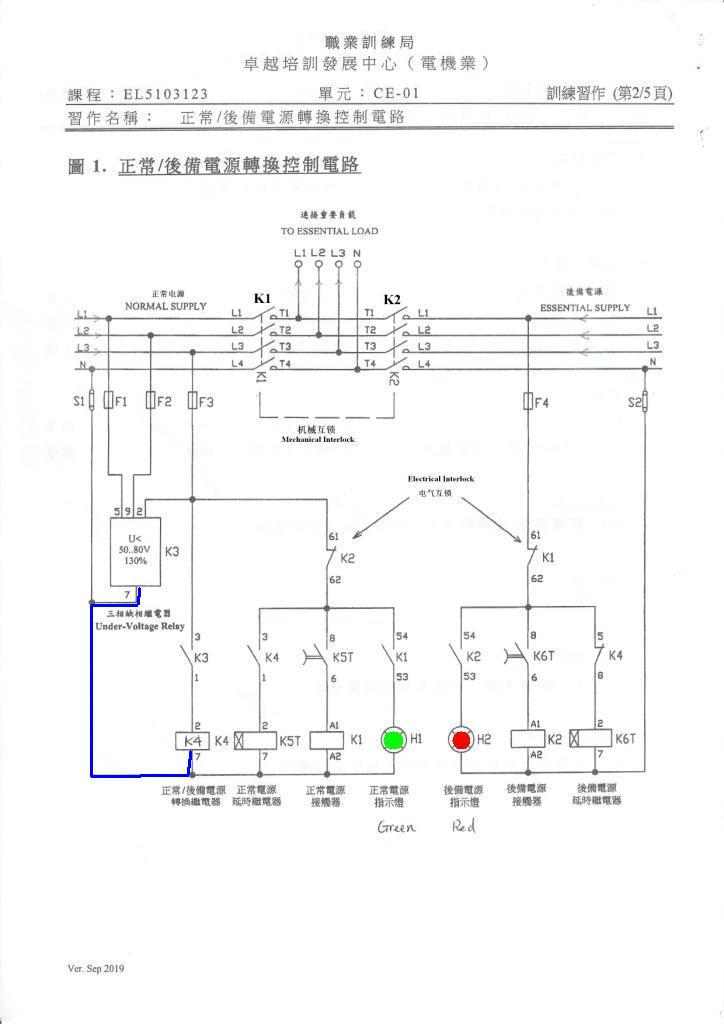

控制电路


Step 2. 用蓝色缐把K4-7接驳去K5T-7,再用蓝色筆画上做过的记号,如下图示,:

实物接缐图

控制电路

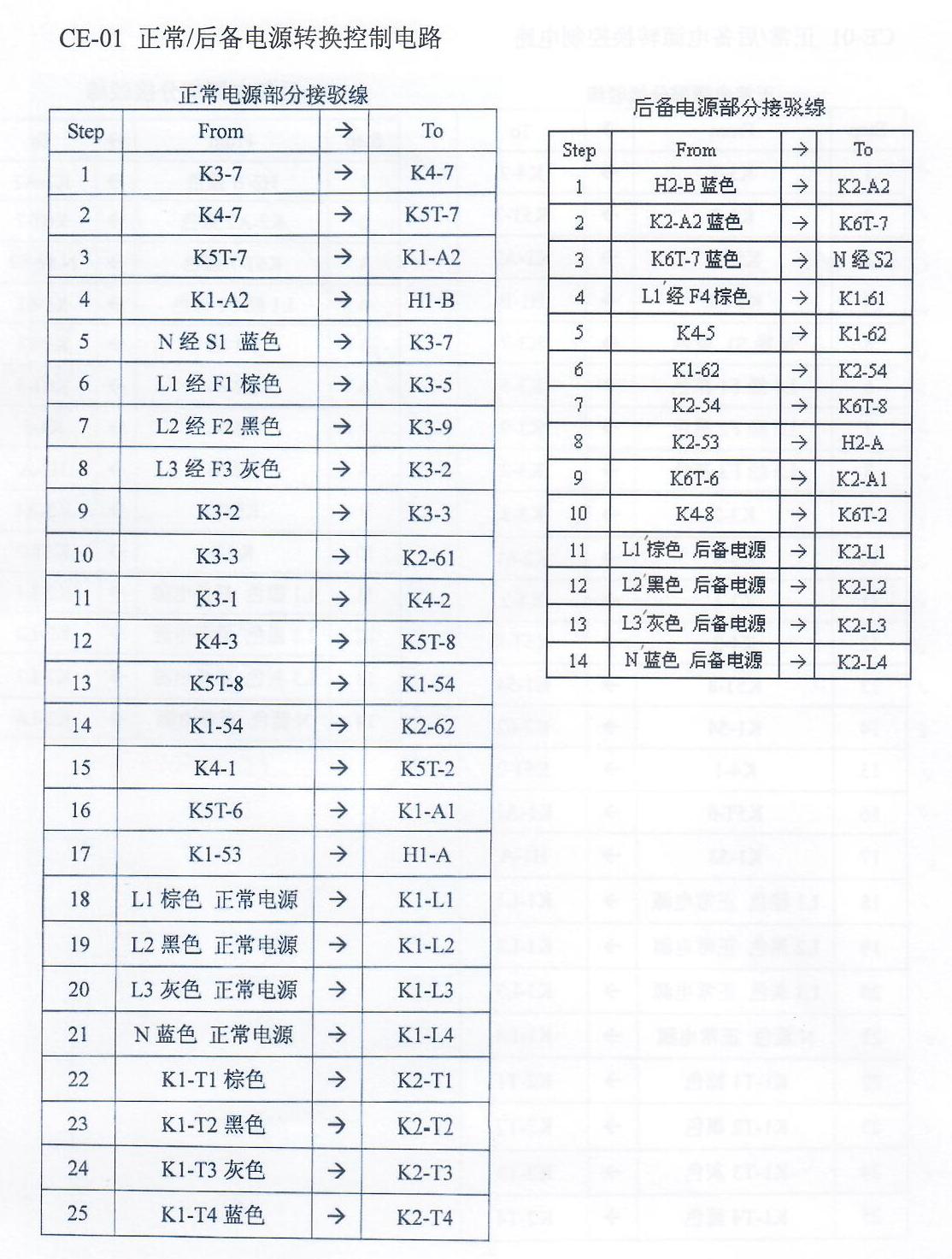

接缐奌对奌表

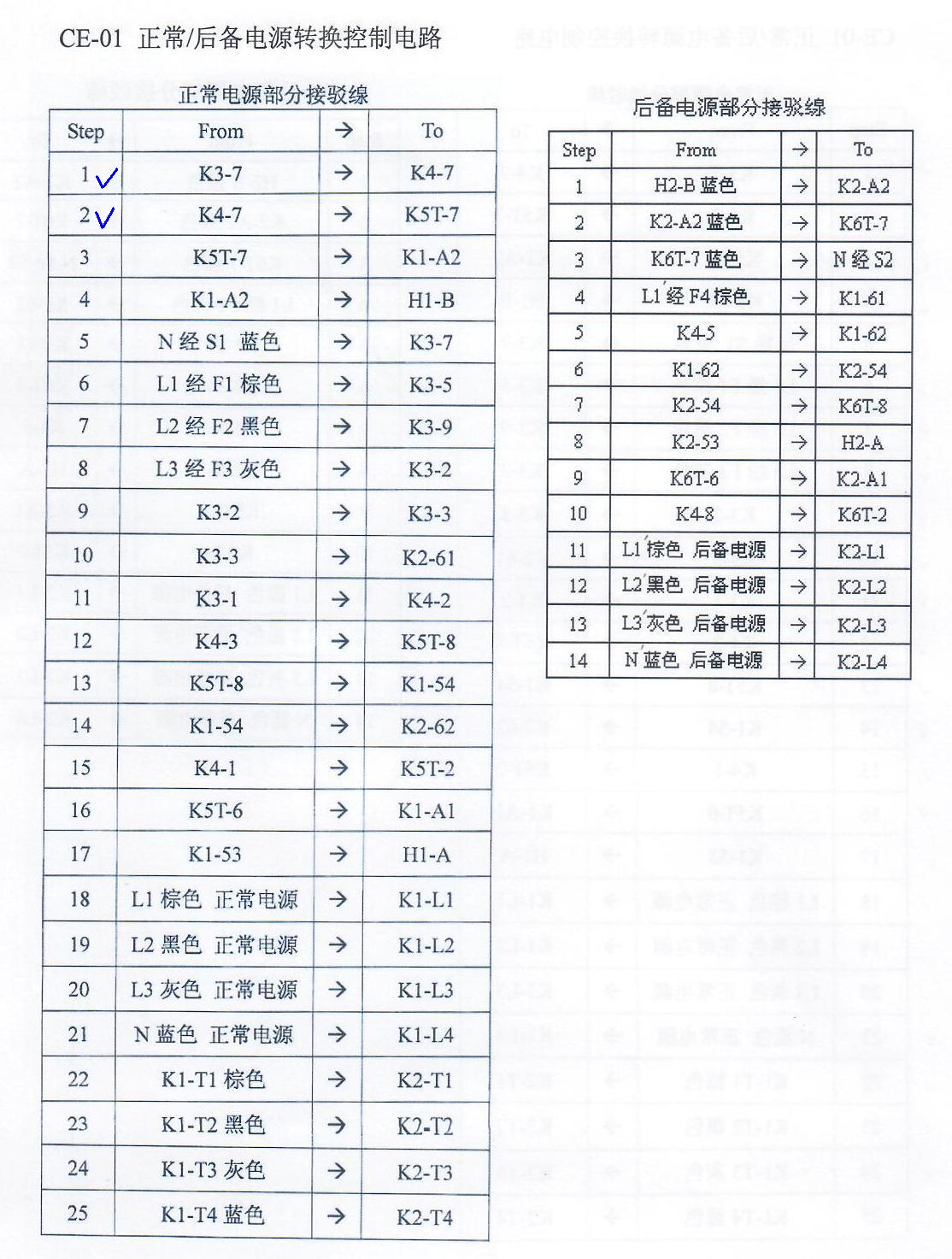

接驳完正常电源Step 1 和 Step 2 后,记得在表上钩上记号.
如是者直到正常电源Step 25 和后备电源 Step 14如下图示:

实物接缐图

控制电路


用电表电阻档测试正常电源Step 1 至Step 25, 和 后备电源Step 1 至Step 14 是否正确连接.

接缐表


开启电源开关前,即通电前,用电表电阻档测试L和N点是否正常开路
基本上到这里已经连接好控制电路CE-1.


//---------------------------------------------------------------------
CE-2九線制接線图接線全过程

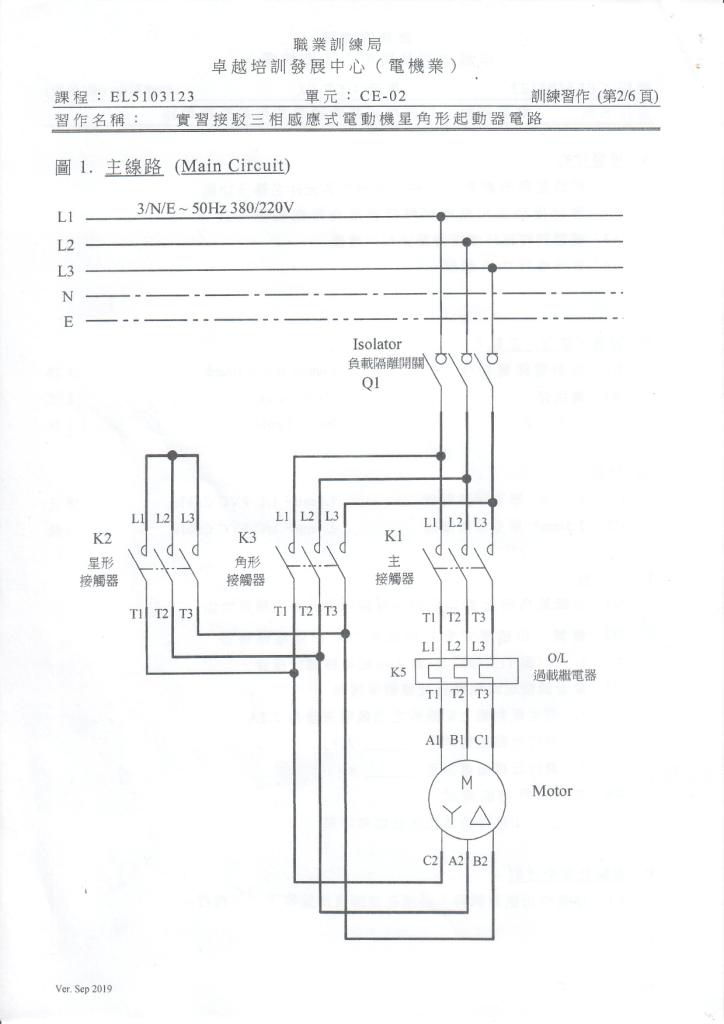

主缐路Main Circuit

星角形起动器电路

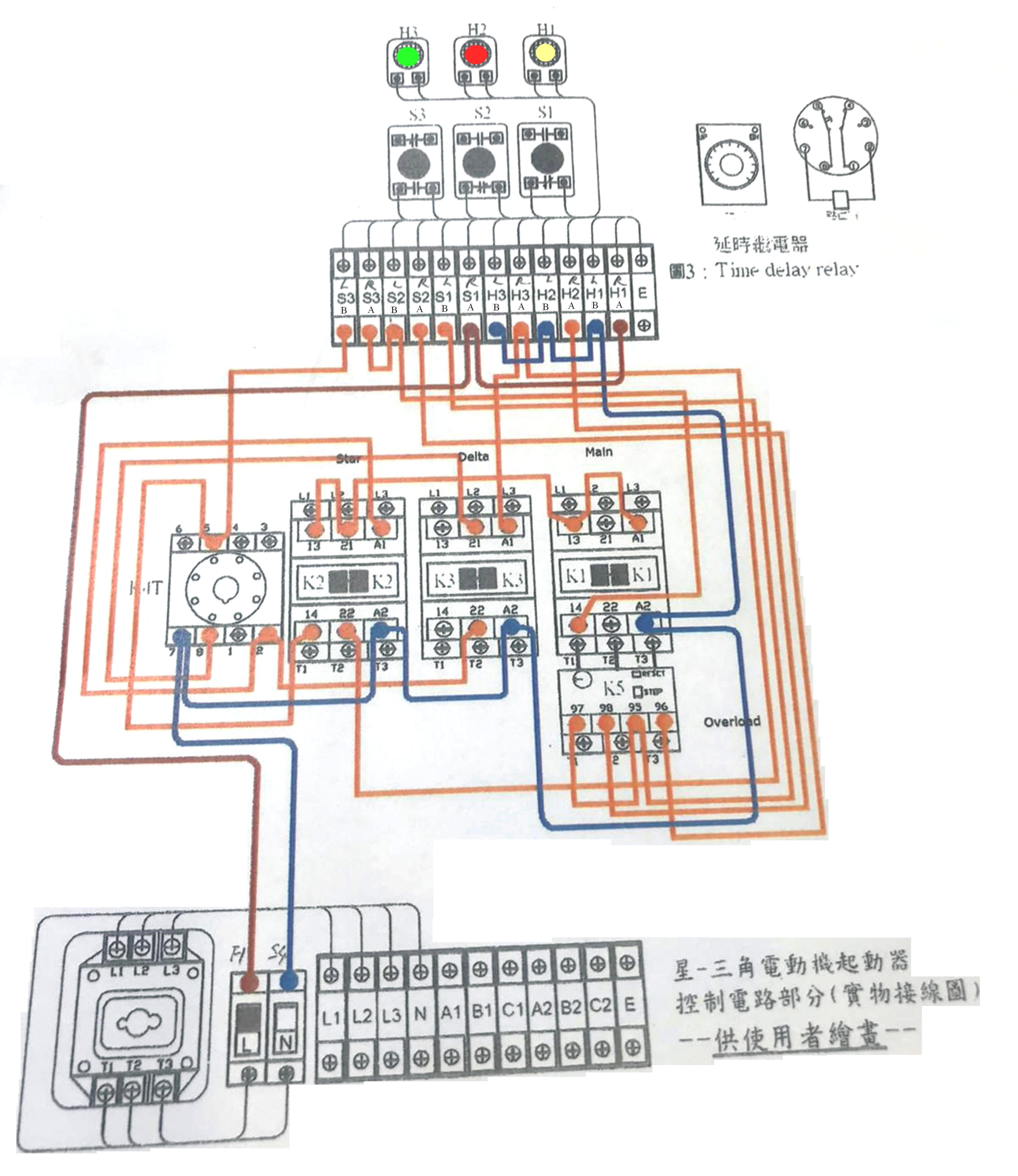

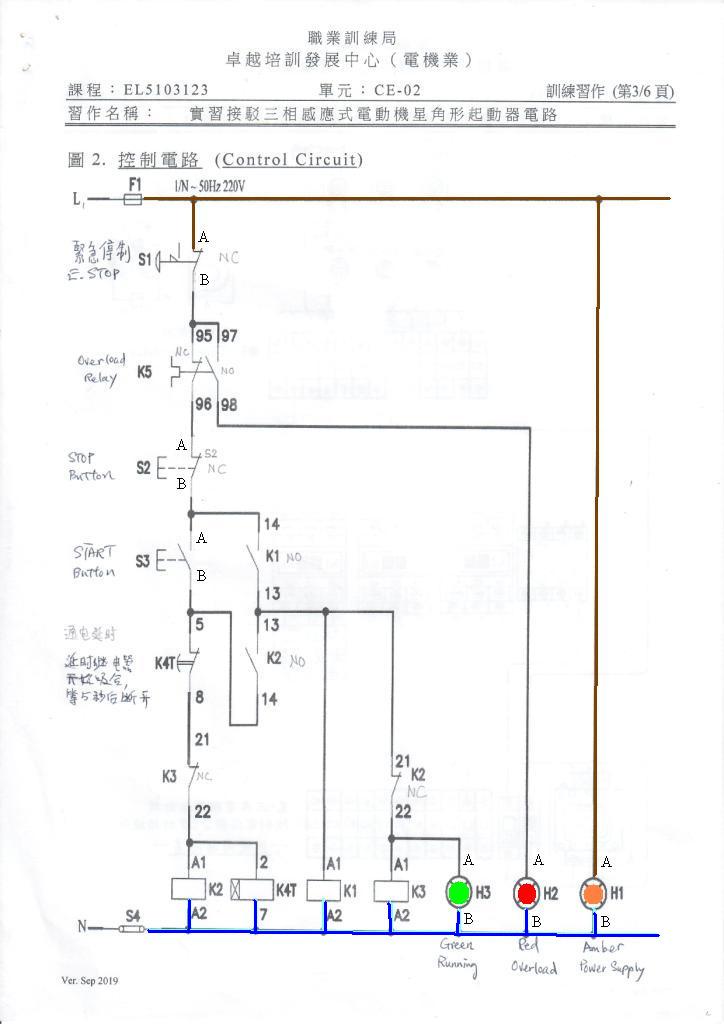

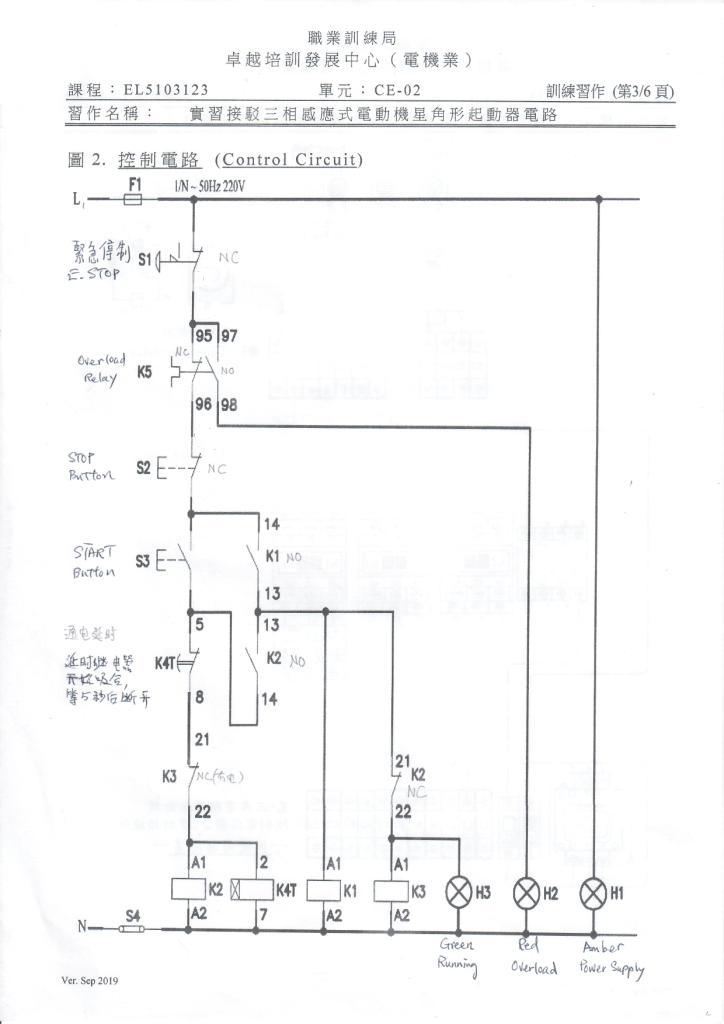

控制电路

开始接缐前,先用电表电阻档测试S1,S2,S3开关制是否正常,

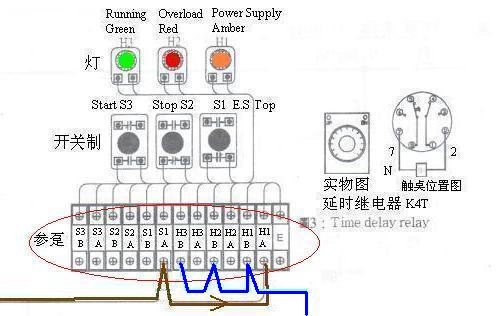

並把S1,S2,S3和H1,H2,H3刻上A,B於两端如下图示:

主缐路Main Circuit

再测试K1,K2,K3索制的NC,NO和Coil是否正常
若正常便可以开始把7个点K2-A2,K4T-7,K1-A2,K3-A2,H3-B,H2-B,H1-B接驳去N缐如下:
Step
1A. 用蓝色缐把H1-B, H2-B, H3-B 接驳起来.
1B. 用蓝色缐把K2-A2, K1-A2, K3-A2 接驳起来.
1C. 用蓝色缐把K4T-7, K2-A2, N 接驳起来.
1D. 用蓝色缐把H3-B, N 接驳起来.
用电表电阻档测试7个点K2-A2,K4T-7,K1-A2,K3-A2,H3-B,H2-B,H1-B接驳去N缐
如下图:

控制电路


用电表电阻档测试S1-A和H1-A是否已接驳L如上图棕色缐和下图如下:

控制电路


测试没问题继续下一步如下图示:

接缐奌对奌

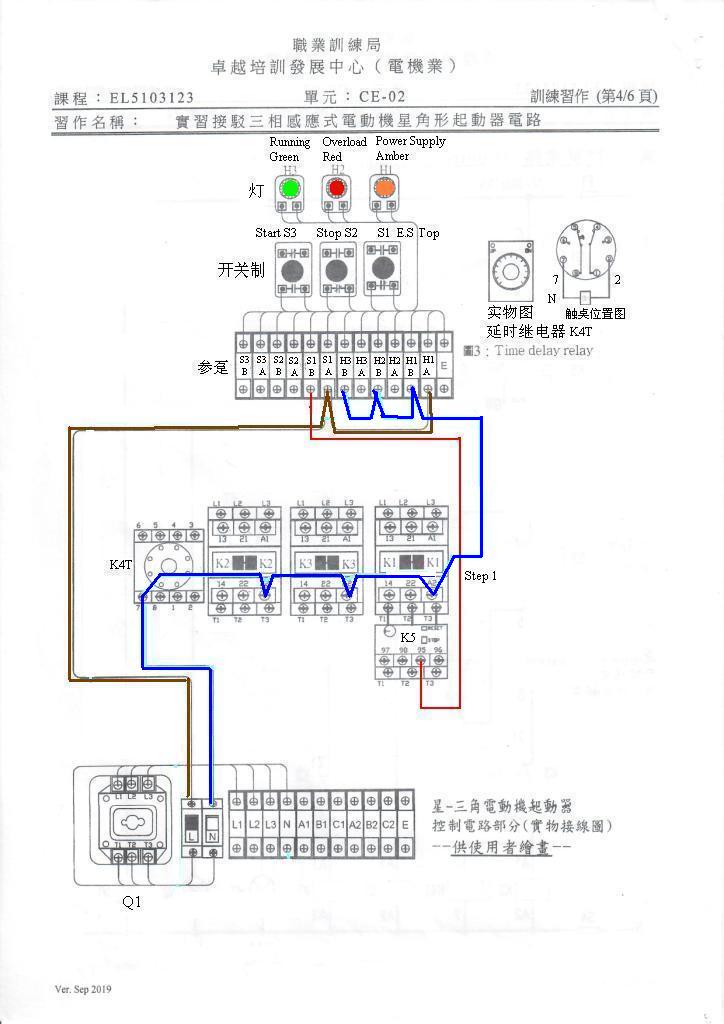

Step 1. 用红色缐把S1-B接驳去K5-95,再用红色筆画上做过的记号,如下图示,:

星角形起动器电路

控制电路


Step 2. 用红色缐把K5-95接驳去K5-97,再用红色筆画上做过的记号,如下图示,:

星角形起动器电路

控制电路

控制电路表


如是者直到Step 16 如下图示:

星角形起动器电路


用电表电阻档测试Step 1 至Step 16 是否正确连接.

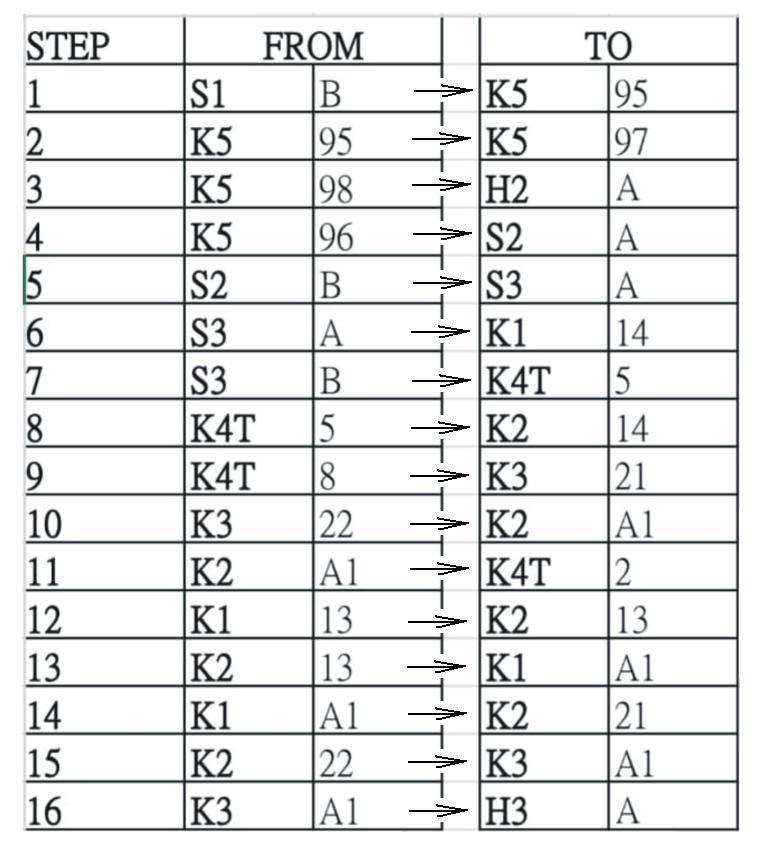

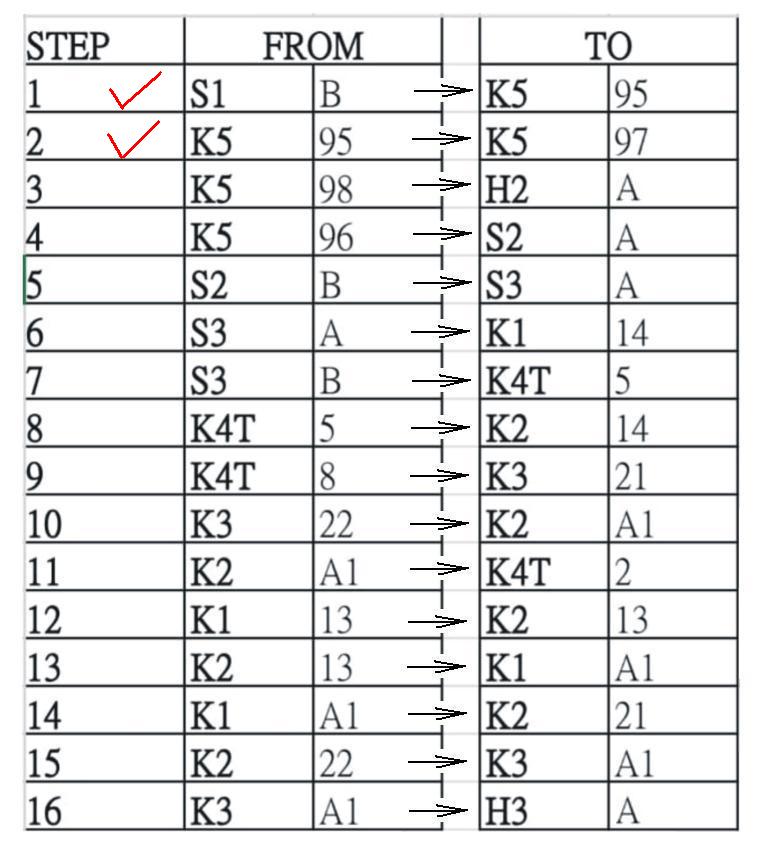

接缐奌对奌表


开启Q1隔离开关前,即通电前,用电表电阻档测试L和N点是否正常开路

基本上到这里已经连接好控制电路CE-2.

九線制CE-2接線图

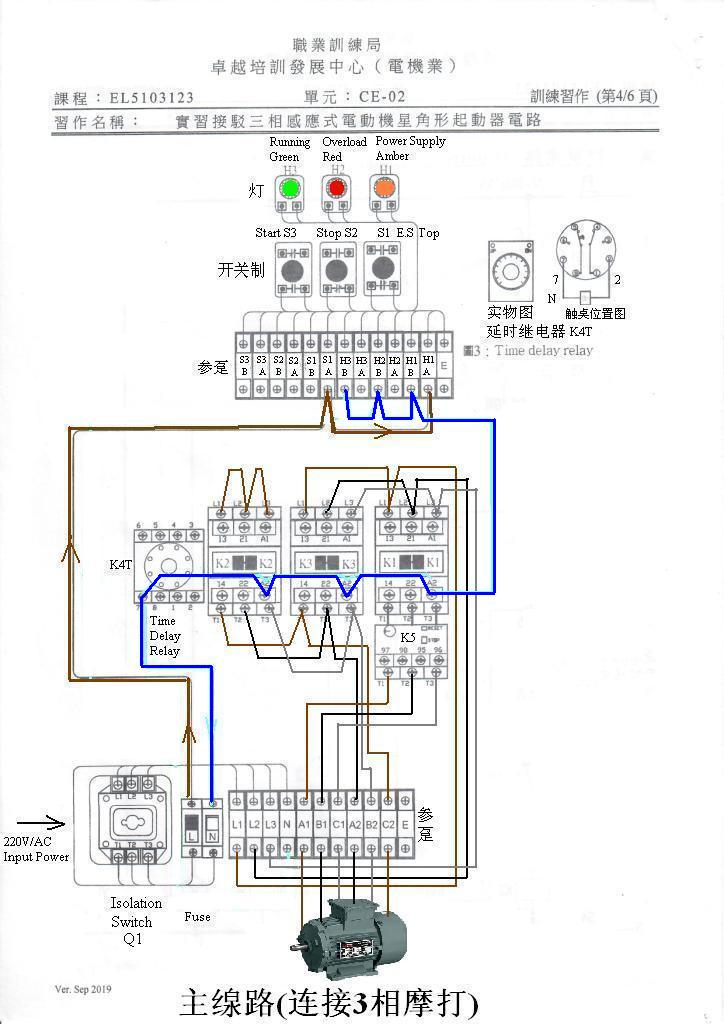

若想用主缐路连接3相摩打,可以参考下图示:

主缐路

主缐路连接3相摩打
