SGD5121 无线充电接收器 Wireless Charger Receiver	Simplified Application Circuit For SGD5121

SGD5121 Wireless Charger Receiver 无线充电接收芯片(100mA)

1. 概述 Introduction
2. 特性 Specification
3. 引脚说明 Pin Assignment
4. 封装尺寸图 Package Dimension
5. 应用电路图 Application Circuit
6. 极限工作条件 Extreme Working Condition
7. 电气参数 Electrical Parameter
8. 整体电路图 Completed Circuit
9. 修改新电路图 Upgraged Completed Circuit

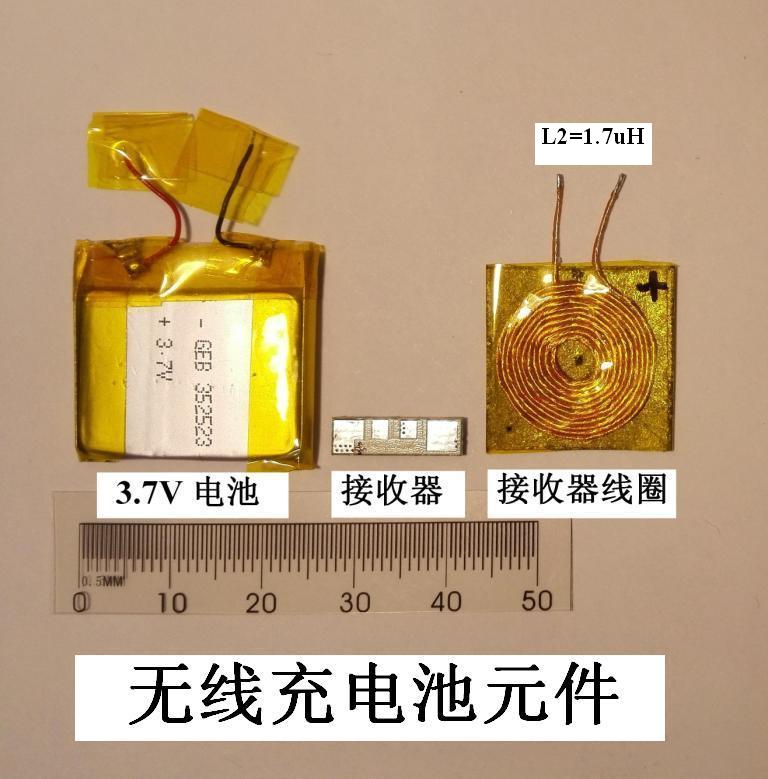

电池, 接收器和线圈L2 (Battery, Receiver & Coil L2)

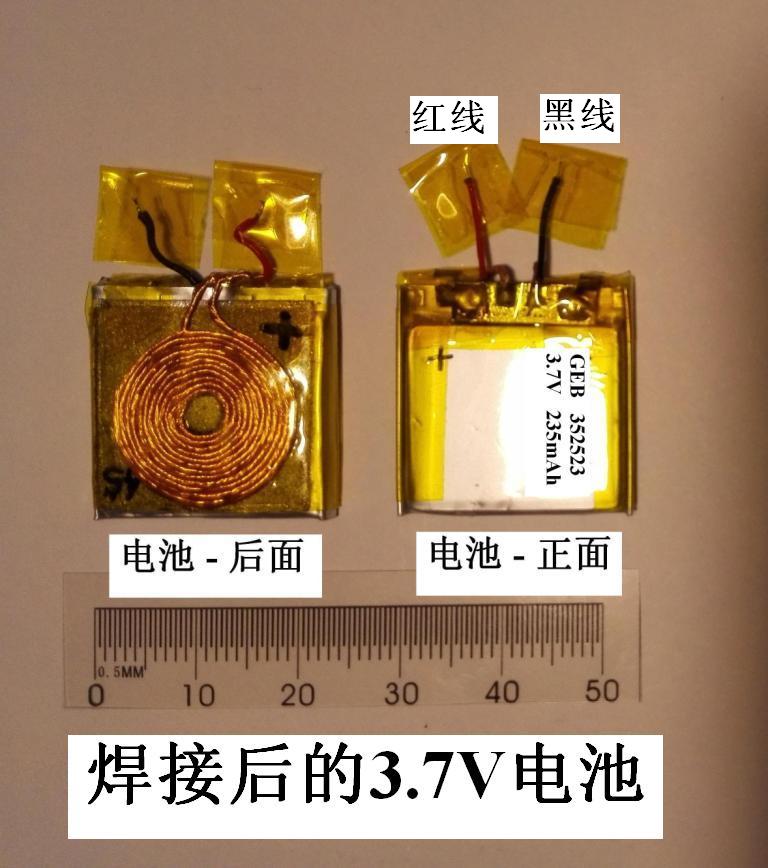

电池-红线和黑线连接手表正负极 (Red & Black Wires To Watch + & - Pole)

接收器焊接点1,2,3,4(Receiver Soldering Points 1,2,3,4)

Pin 3 & Pin 4 短路一秒(Short Pin 3 & Pin 4 For 1 second)

焊接红线和黑线于表盖(Soldering Wires To Watch Cover)

把后盖安装在手表(Install Cover Into Watch)

G2s手表放在无线充电座子充电(G2sWatch Place On Wireless Charger Stand For Charging)

SGD5121 Wireless Charger Receiver 无线充电接收芯片(100mA)

1. 概述 Introduction
  目前此款无线充电接收芯片, 集成通讯, 高频整流, 频率控制,充电状态指示,
  过温保护, 过流保护, 所以外围器件精简到只需要一个小电容, 带上模拟混合
  数字的技术, 使整机可靠性更高,应用更加灵活,在小体积的產品上应用更有优势和效率更高
  应用范围,数码产品(智能手表丶手环丶耳机等等),各类需要防水丶外覌讲究和充电方便的手持產品.

2. 特性 Specification
  a.内置的功率级采用低电阻NMOS FET技术确保高效率与低功耗
  b.内置模拟+数字解调，减少外围器件，通讯更加可靠灵活
  c.充电状态和电池状态可以给指示
  d.免调试，自动连接
  e.自动功率控制
  f.过热保护功能（OTP）
  g.欠压保护功能(UVLO)
  h.过流保护功能（OCP）
  i.短路保护功能（SCP）
  j.外围电路简单到一个电容，体积小，安装方便
  k.静态电流小于6uA
  l.电池保护功能
  m.充电电压检测精度高

3. 引脚说明 Pin Assignment

SGD5121引脚(Pin Assignment)

SGD5121电路底板(Printed Circuit Board PCB)

4. 封装尺寸图 Package Dimension
SOT23-6

5. 应用电路图 Application Circuit

      SGD5121 Simplified Application Circuit

接收器Receiver的IC SGD5121
无线充电系统中的接收器部分IC SGD5121主要完成对接收线圈所感应到
的电圧进行处理来给3.7V的电池直接充电,并检测电池的电压充满后停止充电.
接收器的电流约在I=100-150mA以下, 电流 I=df/dt where f=磁通量Magnetic Flux

1. C1电容尽量靠近芯片, 到芯片VDD和GND的走线尽量短和粗, 如果电池的引线比较长, 便要加大C1的容量.
2. 由于频率比较高, C1电容要用高频瓷片电容.
3. 电池的引线刭芯片的VDD和GND尽量短和粗.
4. 接收线圈的匝数要小于发射线圈的匝数, 由于采用的是高频磁耦合传输电能, 为了减少高频的趋肤效应Skin Effect,
   用铜线绕制线圈时, 可从采用多股线, 画PCB或FPC时用双面板而且走线尽量宽.
5. Layout时注意, 跟芯片GND引脚相连的铜皮尽量大和厚, 以帮助芯片散热和减低导通內阻,
   来增加转换效率和提高系统的稳定性.

6. 极限工作条件 Extreme Working Condition

电源电压 VDD ------- -0.3V to 4.5V
信号输出端电压 SOL -------- -0.3 to 4.5V
信号输入端电压 SI -------- -0.3V to 4.5V
接收线圈端电压 VCHG -------- -0.3V to 20V
信号输出端电压 SOH ------- -0.3V to 4.5V
存放温度范围 ------- -55℃ to 150℃
ESD保护(HBM人体模式) ---------------- 2kV

7. 电气参数 Electrical Parameter

8. 整体电路图 Completed Circuit - SGD5121, DW01 & 8205S

Completed Circuit - SGD5121, DW01 & 8205S

Printed Circuit Board Of SGD5121, DW01 & 8205S

  整体电路操作:
  接收器包括3个主要IC, 分别是DW01, 8205S和SGD5121.
  SGD5121在上面已说过,不再重复.现解说DW01和8205S. 这两颗IC的主要功能是保护电池不过充和不过放电

  i. DW01连接R1和C1, 主要产生充放电的电压, 当充电时,电池电压B+到4.2V,Pin 3 OC (Over Charging)过充电,
    会由高位4.1V,跌至<0.7V, 相对8205S的G2 MOS管便停止导通, SGD5121停止充电,电池不会因过份充电而损坏,电池开始放电.

  ii. 电池放电有2种情況, 1.手表仍放在无线充电座上, 2.手表离开无线充电座, 分述如下:
    1.手表仍放在无线充电座上-
        刚放电时,电池电压B+=4.2V, Pin 3 OC还是0V,经过大约3分钟, OC=4.1V 继续放电
        当电池电压B+跌到3.7V, 无线充电座LED燈会再次闪动继续充电.
    2.手表离开无线充电座-
        电池刚放电时, Pin 3 OC会由<0.7V升回高位4.1V, 当电池电压B+跌至3V, Pin 1 OD (Over Discharge)过放电,
        会由高位3V,跌至<0.7V, 相对8205S的G1 MOS管便停止导通.这样便会保护电池不会因过度放乾电而损坏.
        总括来说,IC 8205S MOS管主要作用是控制B-(电池-)和P-(黑线)何时断开和导通,达到电池的保护功能.

  iii. DW01 Pin 2 CS(Chip Selected),当芯片处於正常状态,她是在正常OV.
        所以也解说当电池,接收器和线圈焊接后,要把此B-和P-用电线短路1秒的原因,
        意思是叫DW01开始正常工作.

9. 修改新电路图 Upgraded Completed Circuit - SGD5121, JH5100

Completed Circuit - SGD5121, JH5100 --- END ---
