磁共振(Magnetic Resonance)无线充电器(Wireless Charger)
本产品已在研发成功，
发明创造名称 : 无线手表充电器 (G2-T8)
欢迎外贸商，分销商，工厂等合同发展洽谈
QQ: 2675203113 冯生 微信: r897211815
QQ: 1094176081 宋小姐 微信: yaya376459

回手表首页     (不设网购，只限华强北实体店购买 G2-T8 )

     无线充电器G2-T8 (Wireless Charger) 		按这里进入无线充电发射器 Wireless Charger Transmitter
按这里进入无线充电接收器 Wireless Charger Receiver

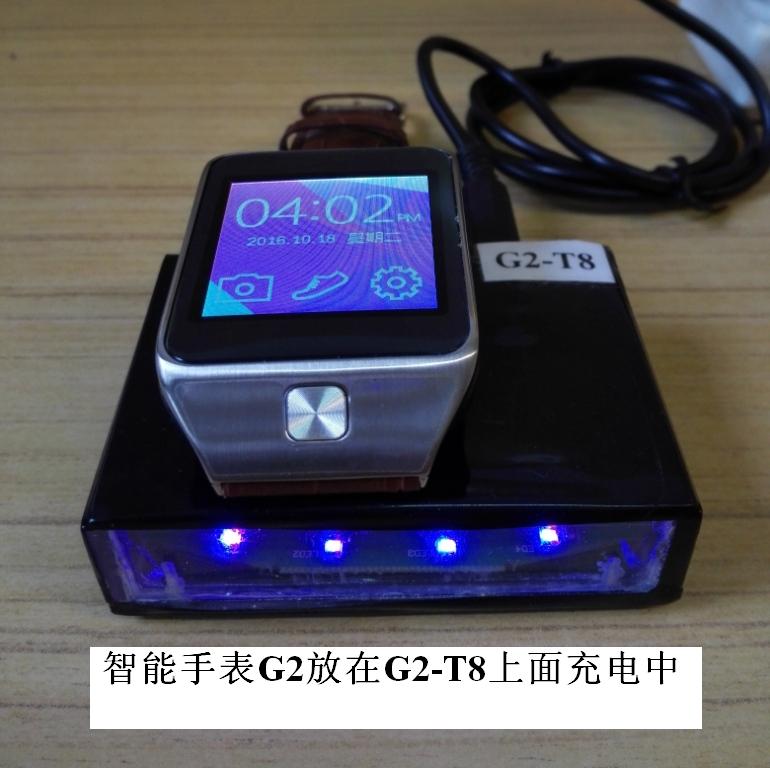

把G2 智能手表放进G2-T8无线充电座如图示.
LED 灯有3种情况显示如下:

1. 红色LED 灯长亮: 电源接入无线充电发射器Transmitter
2. 蓝色LED长亮: 手表在充电(手表在)
3. 红色LED 灯长亮: 手表充滿电
4. 蓝色LED快闪 : 过流或金属异物放入

G2-T8无线充电座的好处:
1. 安全充电(无金属电线接触)
2. 小孩,老人家,空姐不怕触电
3. 外表简单美观,无电线朿缚
4. 解決金属接口接触不良问题Bad Contact

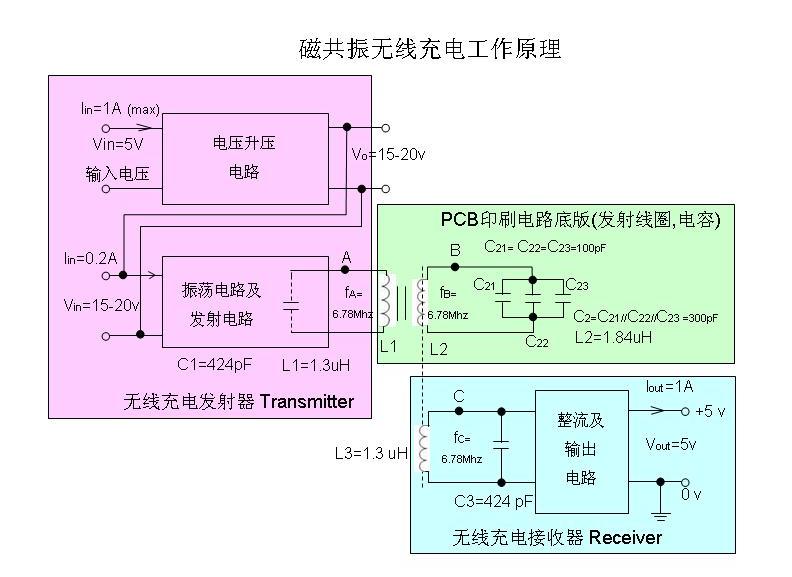

工作原理: 磁共振(Magnetic Resonance) G2-T8

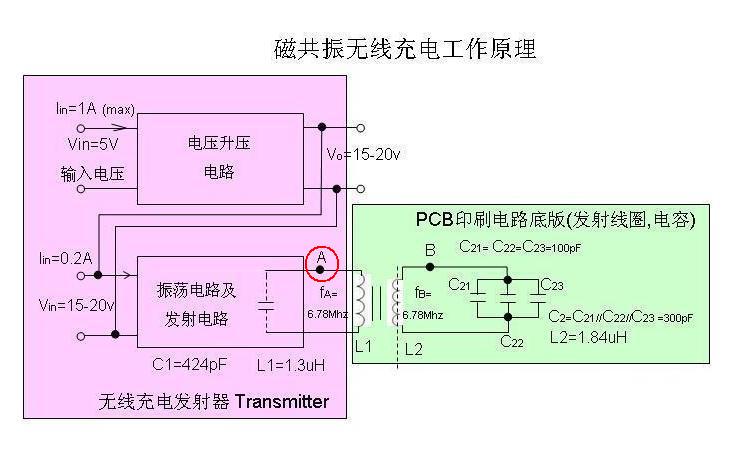

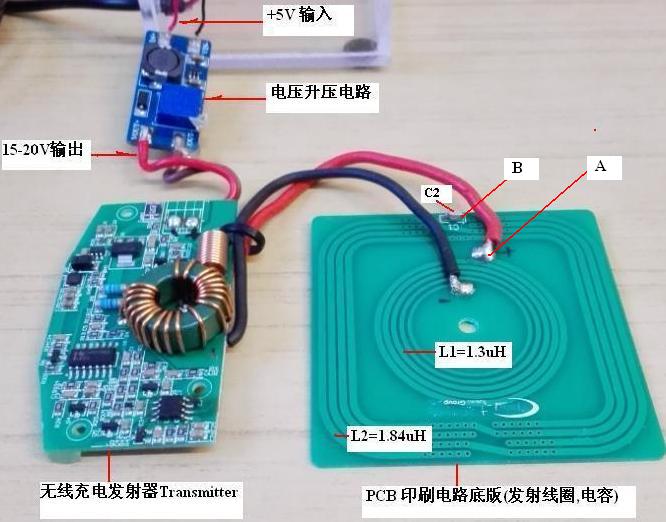

1:无线充电发射器Transmitter, 2:PCB 印刷电路底版（发射线圈,电容) 与 3:无线充电接收器Receiver

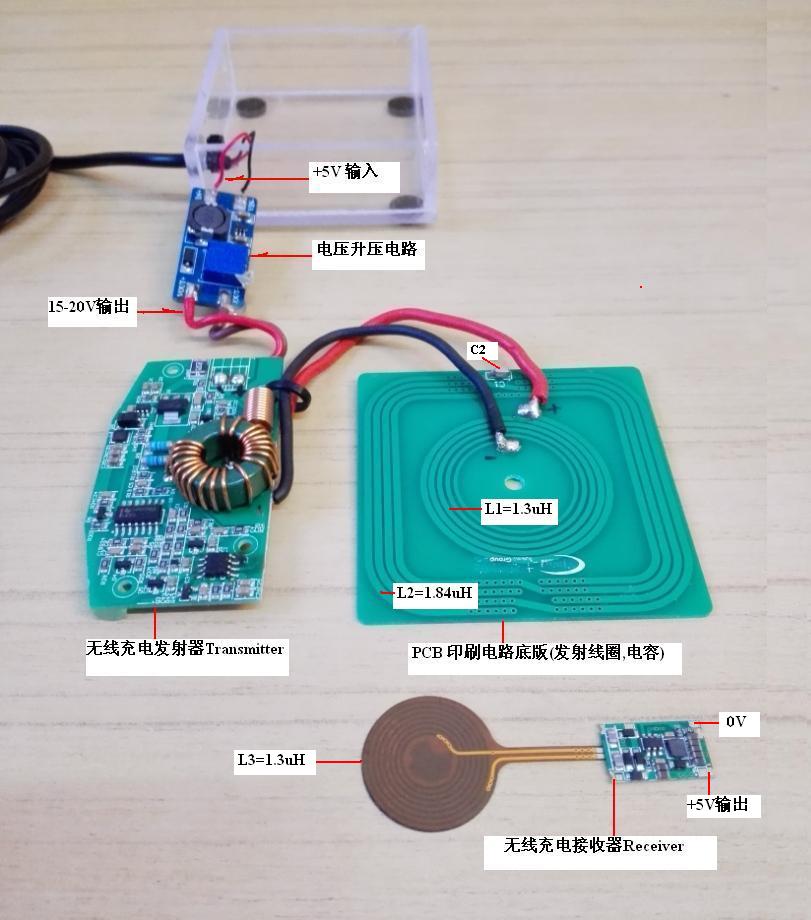

   实物图

无线充电系统包括(1)发射器Transmitter, (2)PCB 印刷电路底版(发射线圈,电容)和 (3)无线充电接收器Receiver 三部分,
当发射器检测到有接收器靠近时,
令开关频率FA满足公式 : f=1/(2n(sqr LC)) where n=3.1416
这时发射线圈(L1=1.3uH) 和谐振电容 (C1=424pF) 处在LC谐振的状态下.
fA=1/(2n(sqr LC))=1/ 2x3.1416x(sqr(1.3uHx424pF))=6.78Mhz

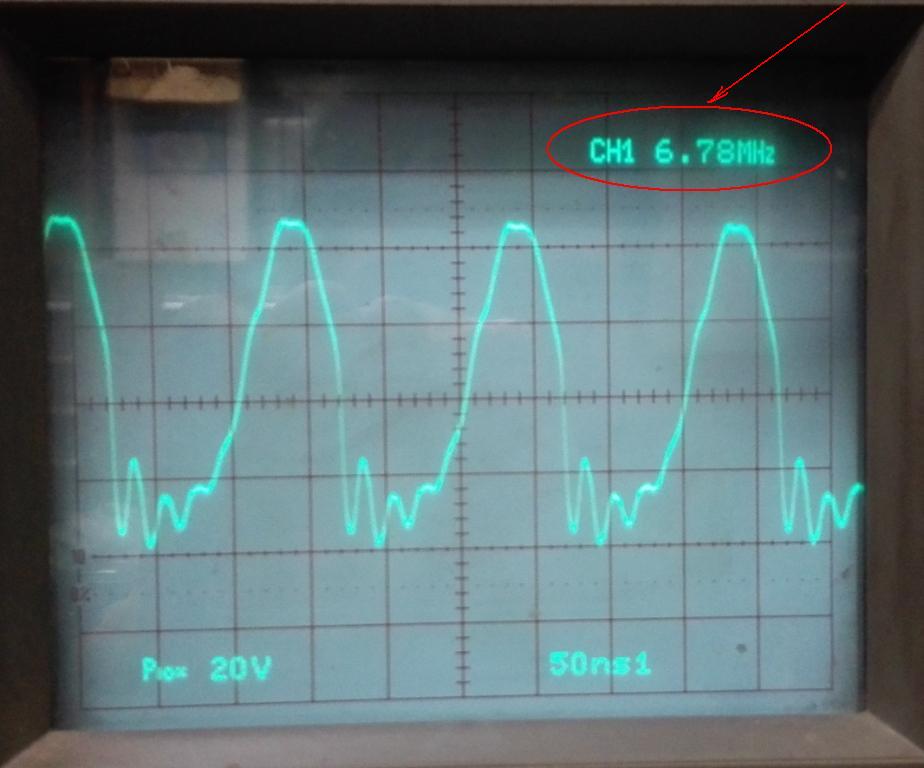

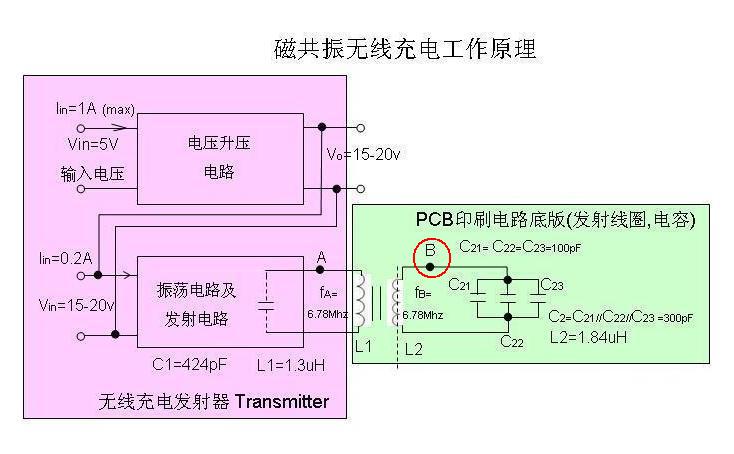

发射线圈L1电磁场变化会耦合到第2接收线圈(L2=1.84uH)
使第2接收线圈L2和电容C2产生磁共振,
fB=1/(2n(sqr LC))=1/ 2x3.1416x(sqr(1.84uHx300pF))=6.78Mhz



这样能量就由发射器传递到了第2接收器.

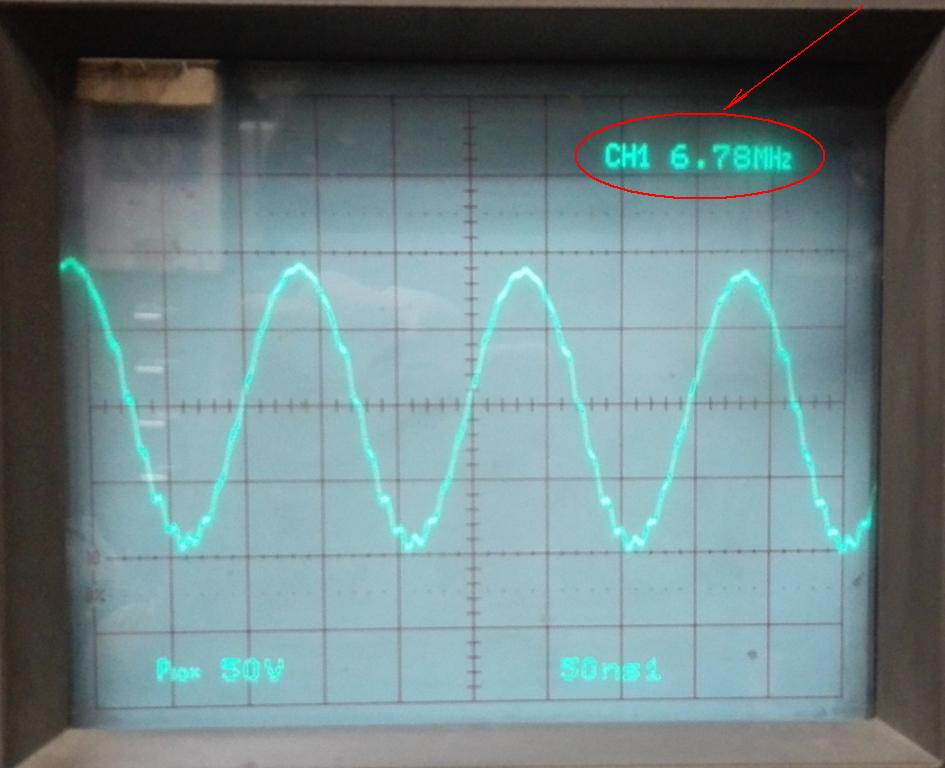

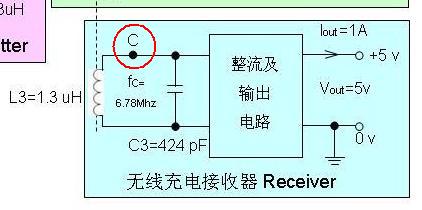

这时发射线圈(L3=1.3uH) 和谐振电容 (C1=424pF) 处在LC谐振的状态下.
fC=1/(2n(sqr LC))=1/ 2x3.1416x(sqr(1.3uHx424pF))=6.78Mhz




留意fA=fB=fC=6.78Mhz
为了降低系统的待机功耗发射器间歇检测是否有接收器耦合.
目前该系统适合应用于充电电流在1000mA以內的低功率充电设备.

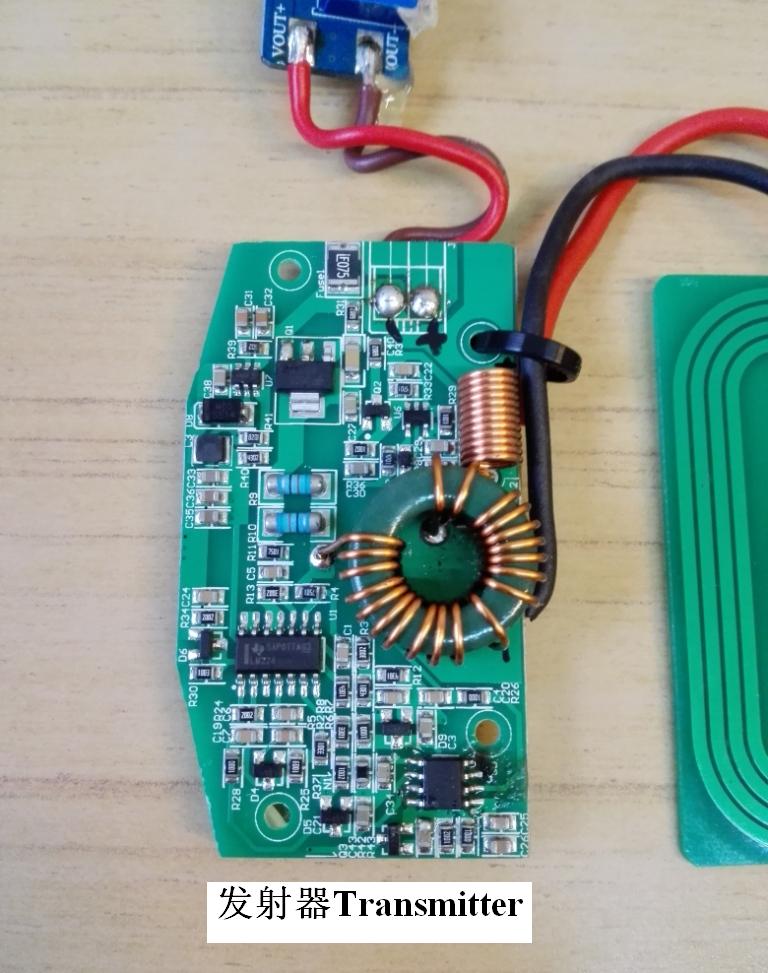

发射器Transmitter-G2-T8
无线充电系统中的发射器部分主要完成电压升压, 电压/电流检测,
驱动发射线圈L1和驱动LED显示系统工作状态.
主要芯片U1 LM324 运算放大器, 负责6.78Mhz的波形产生器和放大,
驱动发射线圈L1和C1, 在磁共振的情况下, 把能量传送到接收器Receiver

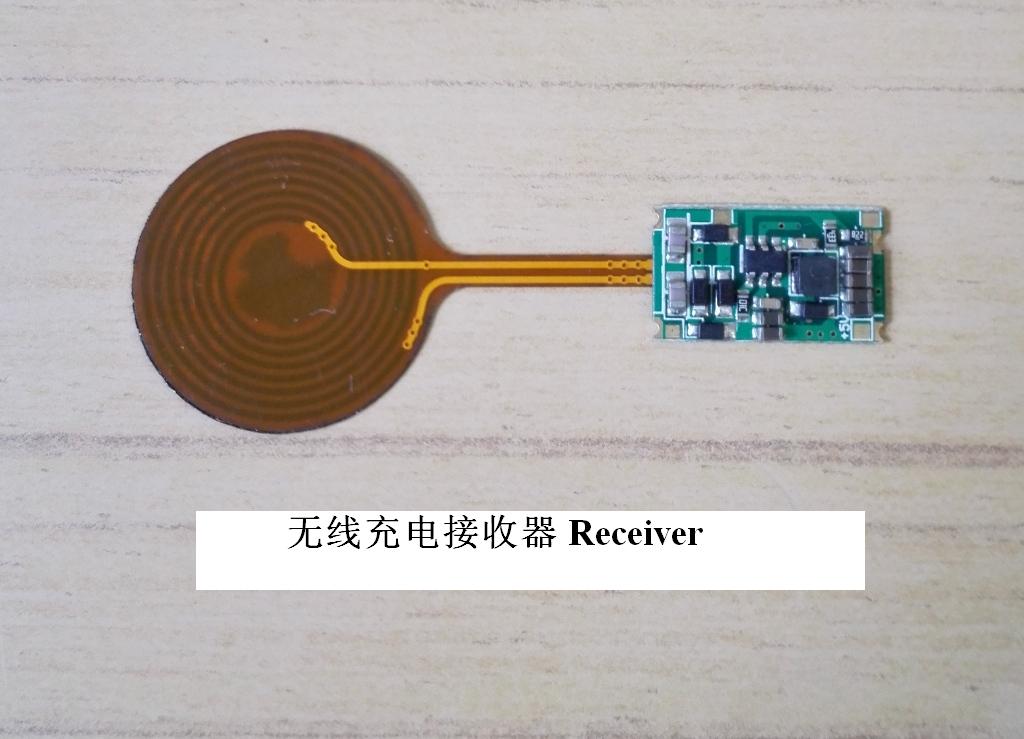

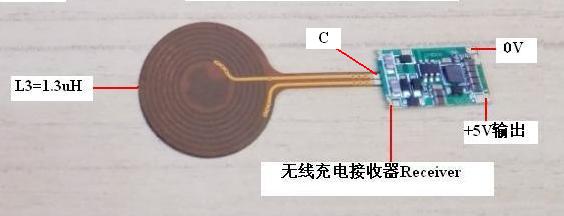

接收器Receiver-G2-T8
无线充电系统中的接收器部分主要完成对接收线圈所感应到
的电圧进行处理来给5V的电池直接充电,并检测电池的电压充满后停止充电.
接收器的电流约在I=1000mA以下.
此接收器电路精简, 在无需电气接头的情况下就可以方便快捷的实现电池的充电功能.
适用于智能手表,手觸,介子,智能眼镜,蓝牙耳机,电子烟,电动牙刷等便携式数码产品,
智能手表等电子产品若利用无线充电,可加強电子产品的防水防尘功能.
令消费客户更加灵活的享用电子产品.

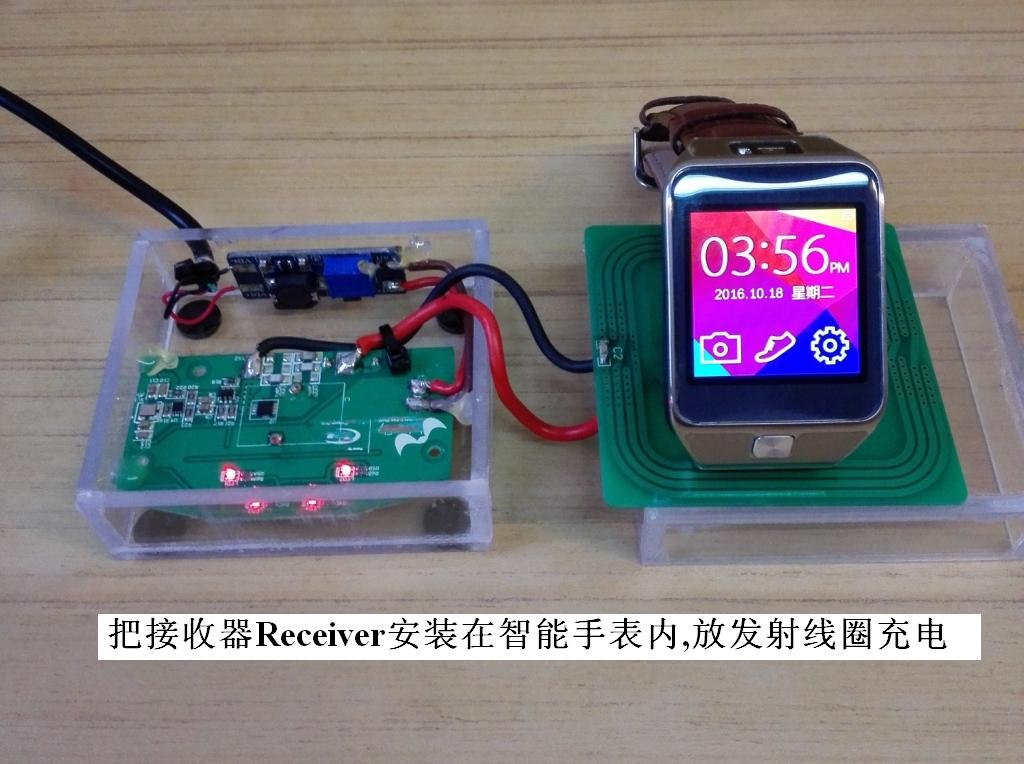

把G2 智能手表放进G2-T8无线充电座如图示.
