回手表首页 Back To Home Page     Purchase 购买 G2-T2

本产品已成功申请专利，专利号 : 201530409991.4
发明创造名称 : 无线手表充电器 (G2-T)
欢迎外贸商，分销商，工厂等合同发展洽谈
QQ: 2675203113 冯生 微信: r897211815
QQ: 1094176081 宋小姐 微信: yaya376459

This product has registered patent，Patent Number : 201530409991.4
Product Name : Wireless Charger (G2-T)
Welcome trader, Reseller, Manufactory
QQ: 2675203113 Mr. Fung WeiXin: r897211815
QQ: 1094176081 Miss Song WeiXin: yaya376459


     无线充电器G2-T2 (Wireless Charger)
按这里进入无线充电发射器 Wireless Charger Transmitter K9




按这里进入无线充电接收器 Wireless Charger Receiver Ti
Qi安卓手表在无线充电(Qi Smart Watch is Wireless Charging) G2s手表无线充电 (G2s Smart Watch is Wireless Charging)

     G2-T2无线充电座 Wireless Charger(透视图)

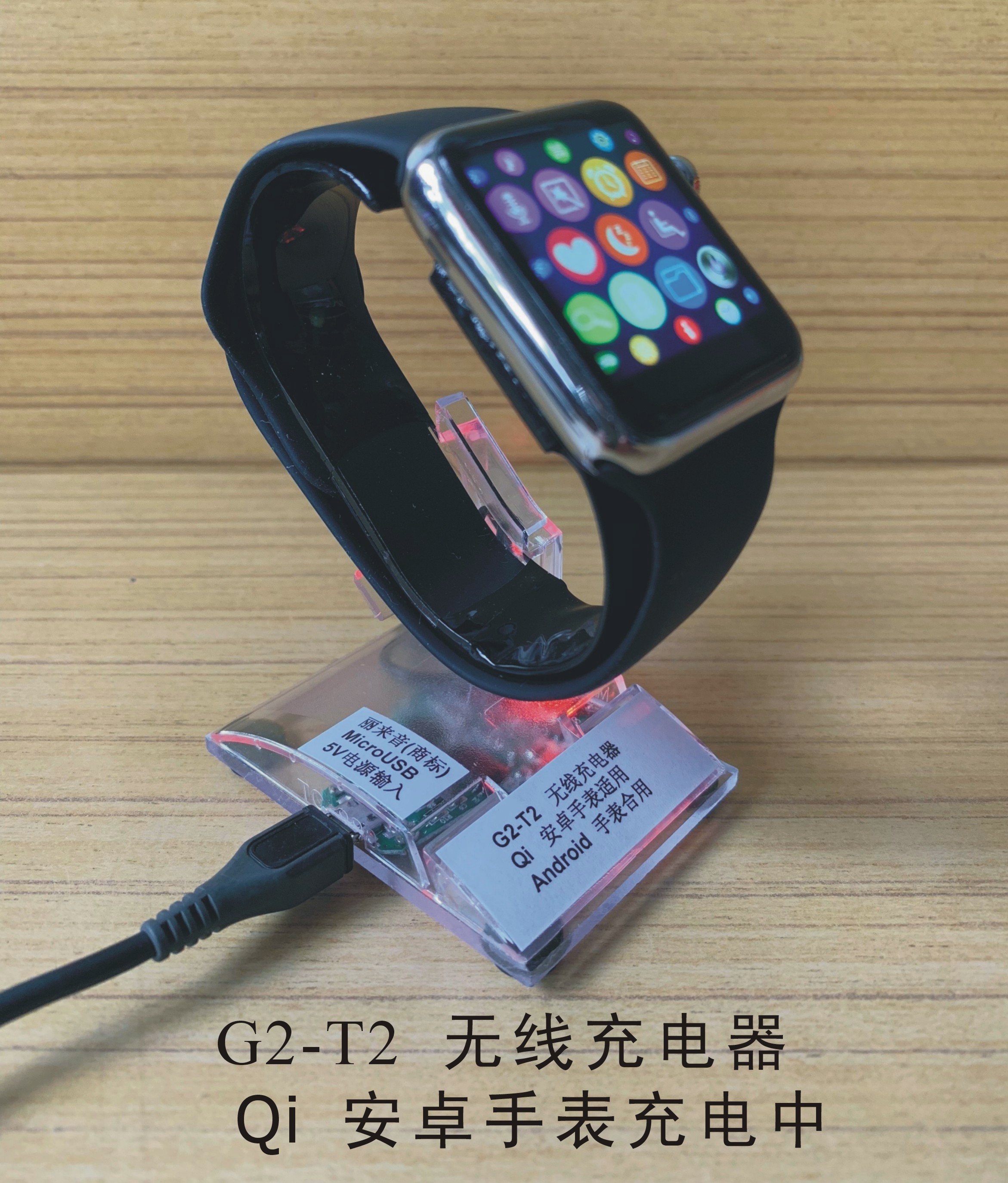

     G2-T2无线充电座 Wireless Charger (智能手表充电实物图)

把G2s 智能手表放进G2-T2无线充电座如图示.
LEDs 灯有4种情况显示如下:

1. 准备 : 红绿LED全关    2. 充电中 : 绿LED亮(手表在)
3. 充电完成 : 红绿LED全关     4. 有问题 : 红LED快闪

G2-T2无线充电座的好处:
1. 安全充电(无金属电线接触)
2. 小孩,老人家,空姐不怕触电
3. 外表简单美观,无电线朿缚
4. 解決金属接口接触不良问题Bad Contact
工作原理: Qi电磁感应(Qi Magnetic Induction)       苹果i-Watch手表 G2-T1       磁共振(Magnetic Resonance) G2-T8

电磁感应原理 (Principle Of Electromagnetic Induction)

图1:无线充电系统图 (Wireless Charger System Block Diagram with Transmitter K9 & Receiver Ti

根据法拉第电磁感应定律(Faraday's law of electromagnetic induction)及楞次定律(Lenz’s law), 得如下公式:

    感应电流 = 磁通量变动率 (rate of change of magnetic flux)

(微分方程）i = - dø/dt where ø=Magnetic Flux(磁通量)


-负号表示L2感应电流i方向图1
与L1的磁通量方向相反,t=时间(秒)

电磁感应原理方块图 (Electromagnetic Induction Block Diagram)



图2:电磁感应原理方块图



从图2电磁感应原理方块图中，发射器Tx的外置线圈L1=6.5uH, C1=100nFx4=400nF
接收器Ti 的外置线圈L2=8.2uH, C2=2nF

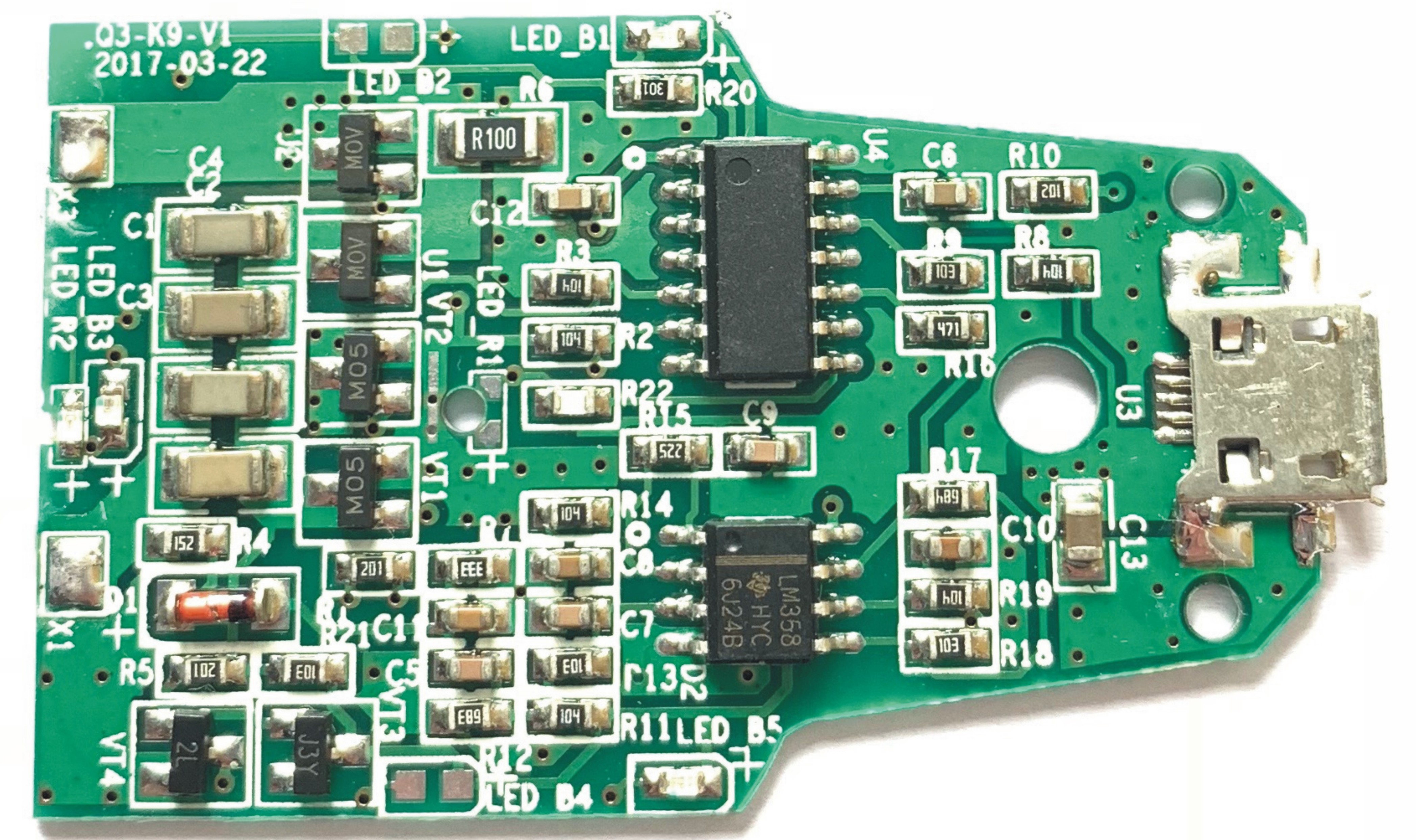

发射器Transmitter K9
无线充电系统中的发射器部分主要完成电压/电流检测,
驱动发射线圈对应的MOS管和驱动LED显示系统工作状态.
该芯片采用K9.

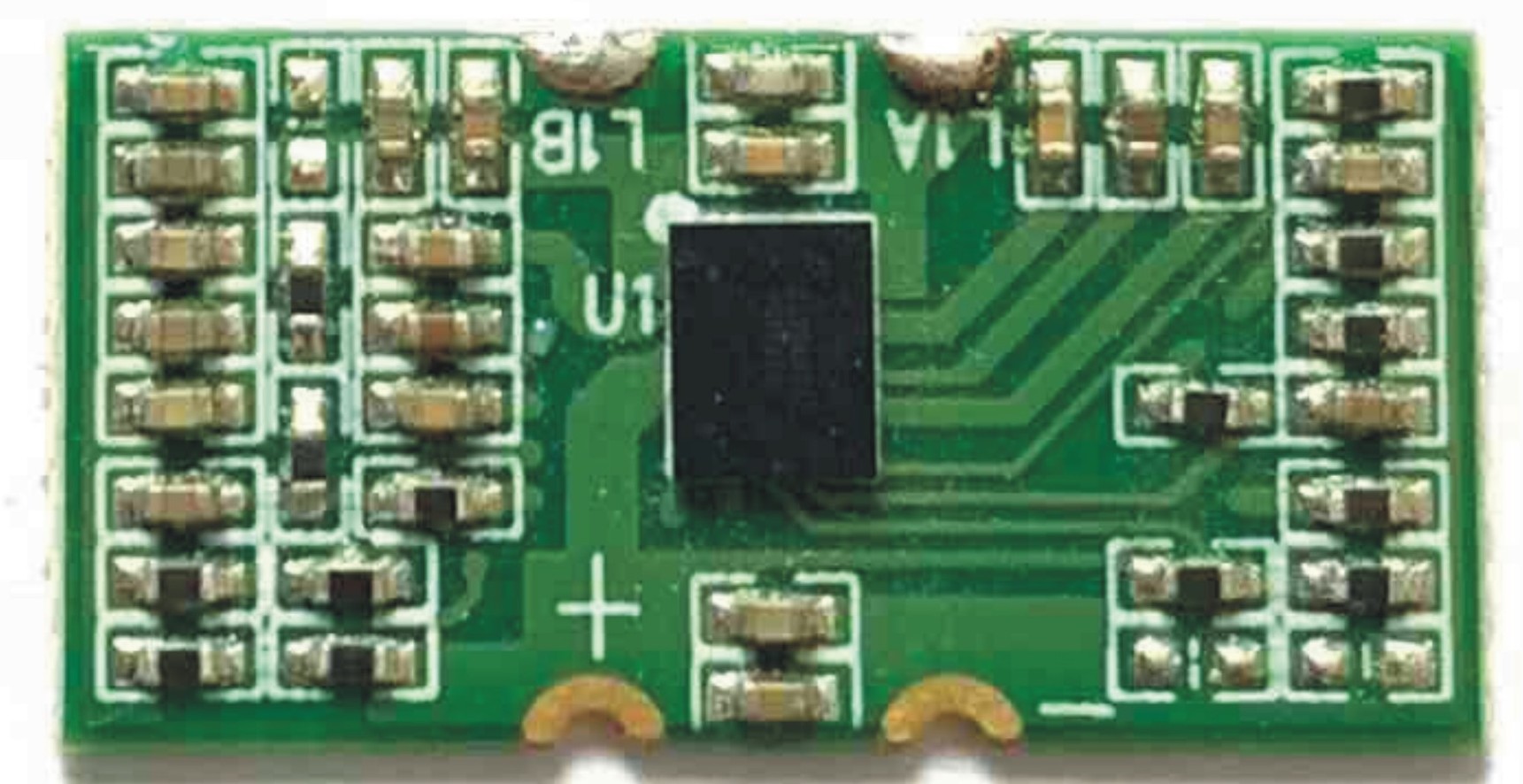

接收器Receiver Ti
无线充电系统中的接收器部分主要完成对接收线圈所感应到
的电圧进行处理来给3.7V的电池直接充电,并检测电池的电压充满后停止充电.
接收器的电流约在I=600mA以下, 电流 I=df/dt where f=磁通量Magnetic Flux
此接收器电路精简, 在无需电气接头的情况下就可以方便快捷的实现电池的充电功能.
适用于智能手表,手觸,介子,智能眼镜,蓝牙耳机,电子烟,电动牙刷等便携式数码产品,
智能手表等电子产品若利用无线充电,可加強电子产品的防水防尘功能.
令消费客户更加灵活的享用电子产品.
