G2-T 无线充电座 Wireless Charger Transmitter SGD5011 无线充电发射器 Receiver SGD5121 无线充电接收器

回手表首页 Back To Home Page Purchase 购买 G2-T3

本产品已成功申请专利，专利号 : 201530409991.4 发明创造名称 : 无线手表充电器 (G2-T) 欢迎外贸商，分销商，工厂等合同发展洽谈 QQ: 2675203113 冯生微信: r897211815 QQ: 1094176081 宋小姐微信: yaya376459	This product has registered patent，Patent Number : 201530409991.4 Product Name : Wireless Charger (G2-T) Welcome trader, Reseller, Manufactory QQ: 2675203113 Mr. Fung WeiXin: r897211815 QQ: 1094176081 Miss Song WeiXin: yaya376459
无线充电器G2-T3 (Wireless Charger)	按这里进入无线充电发射器 Wireless Charger Transmitter SGD5011 按这里进入无线充电接收器 Wireless Charger Receiver SGD5121

A8手表无线充电 (A8 Smart Watch is Wireless Charging)

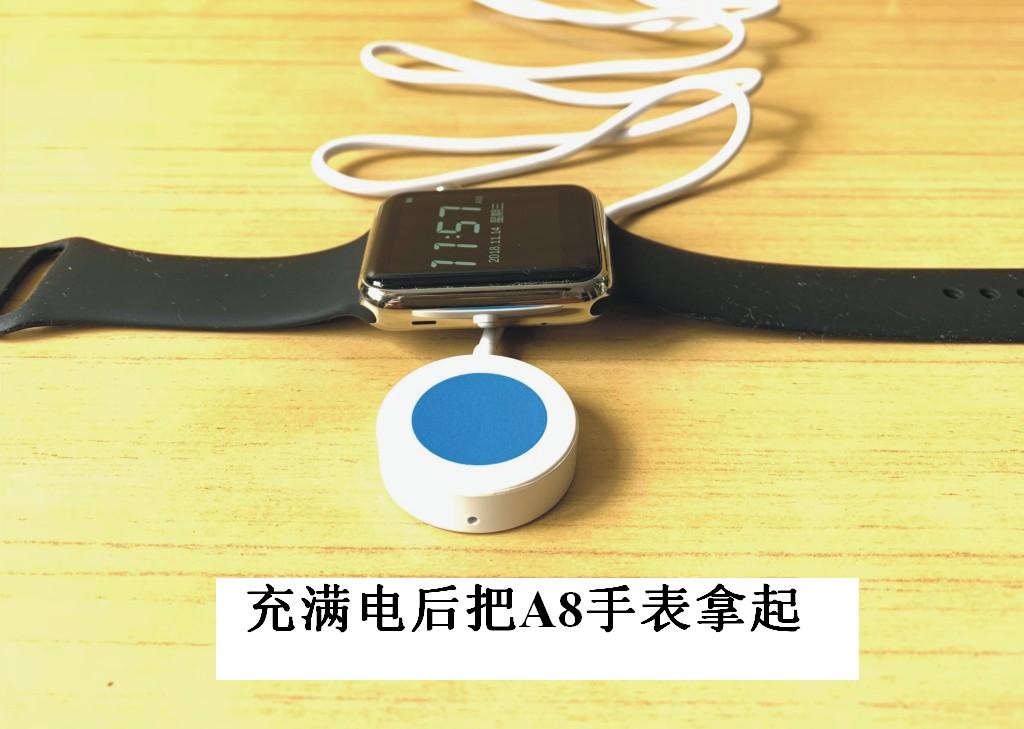

充满电后把A8手表拿起 (Take off A8 Watch after fully Charging)

把A8 智能手表放进G2-T3无线充电座如图示.
LED 灯有4种情况显示如下:

1. 呼吸 : 手表在充电 2. 长亮/不亮 : 手表充满电(手表在)
3. 不亮 : 手表不在 4. 快闪 : 过流或金属异物放入

G2-T3无线充电座的好处:
1. 安全充电(无金属电线接触)
2. 小孩,老人家,空姐不怕触电
3. 外表简单美观,无电线朿缚
4. 解決金属接口接触不良问题Bad Contact

工作原理: 电磁感应(Magnetic Induction) 苹果i-Watch手表 G2-T1 Qi电磁感应(Qi Standard) G2-T2 Qi电磁感应(Qi Standard) G2-IDT 磁共振(Magnetic Resonance) G2-T8

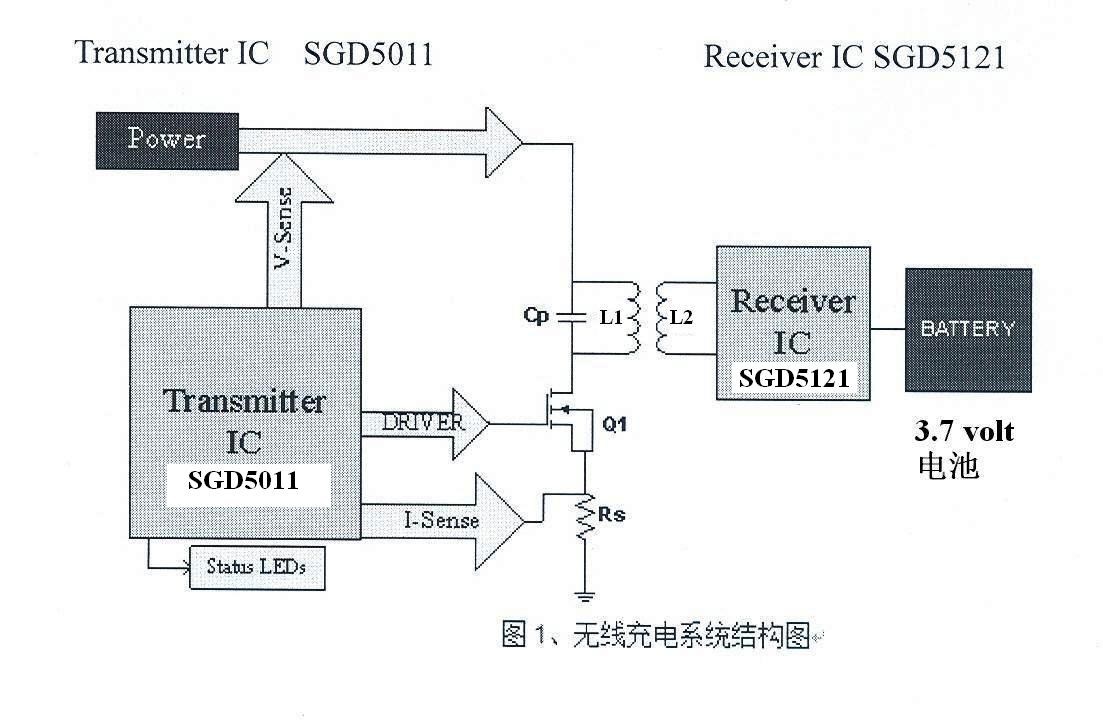

无线充电系统图 (Wireless Charger System Block Diagram Including Transmitter IC SGD5011 & Receiver IC SGD5121)

无线充电系统(图1)包括发射器Transmitter和接收器Receiver两部分,
当发射器检测到有接收器靠近时,通过持续控制Q1的导通和关断,
令Q1的开关频率F满足公式 : F=1/(2n(sqr LC)) where n=3.1416
这时发射线圈(L1=L) 和谐振电容 (Cp=C) 处在LC谐振的状态下.
发射线圈(L1=L)电场变化产生的磁通量会耦合到接收线圈(L2)
使接收线圈产生交流変化的电场,这样能量就由发射器传递到了接收器.
为了降低系统的待机功耗发射器间歇检测是否有接收器耦合.
目前该系统适合应用于充电电流在300mA以內的低功率充电设备.

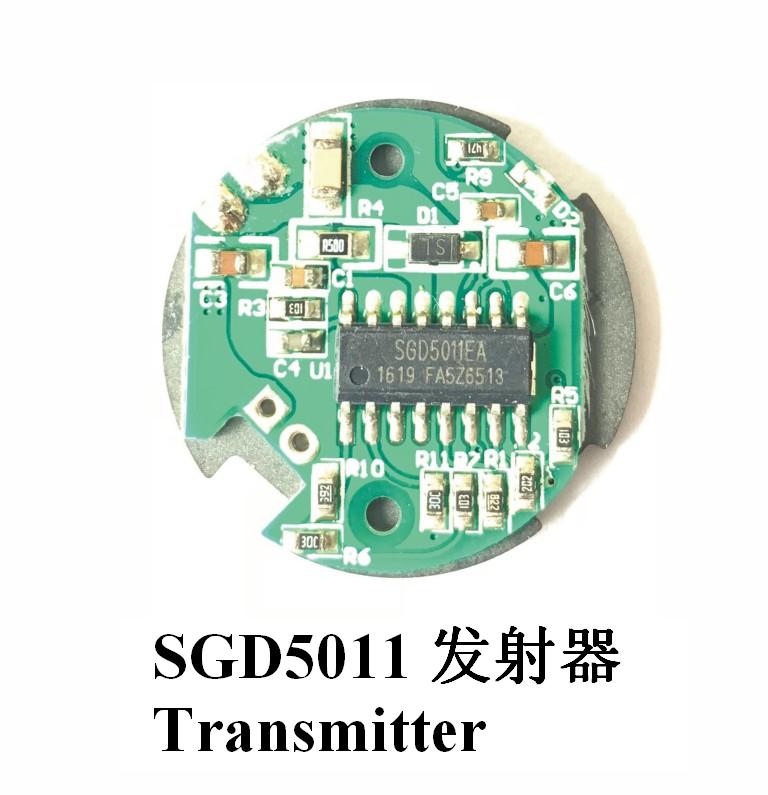

发射器Transmitter-SGD5011
无线充电系统中的发射器部分主要完成电压/电流检测,
驱动发射线圈对应的MOS管和驱动LED显示系统工作状态.
该芯片采用ESOP16和TSSOP24封装.

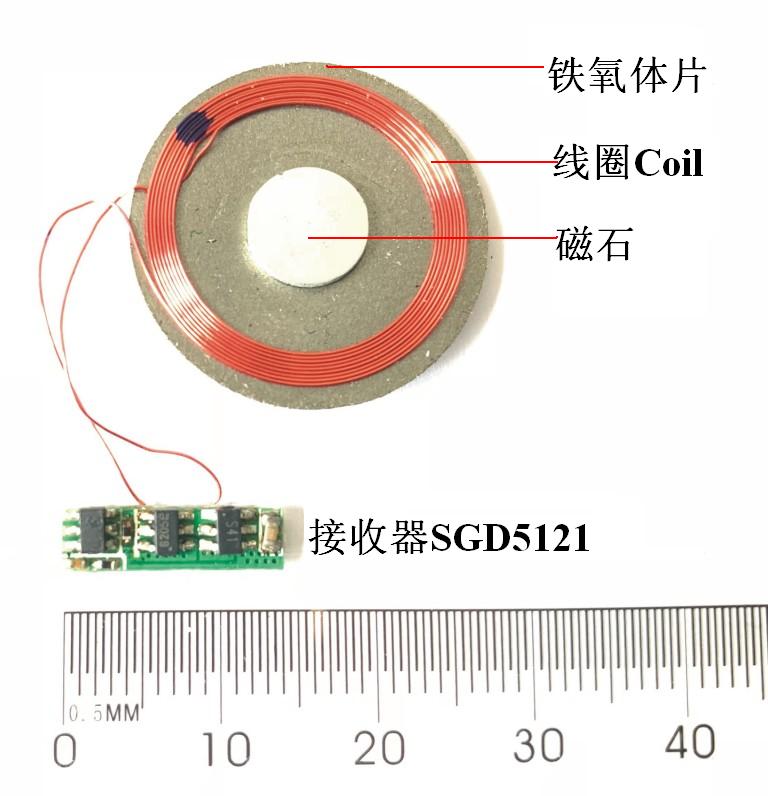

接收器Receiver-SGD5121
无线充电系统中的接收器部分主要完成对接收线圈所感应到
的电圧进行处理来给3.7V的电池直接充电,并检测电池的电压充满后停止充电.
接收器的电流约在I=100-150mA以下, 电流 I=df/dt where f=磁通量Magnetic Flux
此接收器电路精简, 在无需电气接头的情况下就可以方便快捷的实现电池的充电功能.
适用于智能手表,手觸,介子,智能眼镜,蓝牙耳机,电子烟,电动牙刷等便携式数码产品,
智能手表等电子产品若利用无线充电,可加強电子产品的防水防尘功能.
令消费客户更加灵活的享用电子产品.
